一、概述：
LC2504是內置三端穩壓器的四路達林頓驅動電路。該電路內部集成了78L05三端穩壓器，可提供穩定的5V輸出電源。其內部集成的達林頓驅動電路針對開關型電感負載（繼電器）進行了優化設計，集成的續流二極管能吸收繼電器關斷時產生的電壓尖峰。單路達林頓驅動電路可輸出300mA電流，將達林頓管并聯可實現更高的輸出電流能力。該電路可廣泛應用于繼電器驅動照明驅動、顯示屏驅動（LED）、線性驅動器和邏輯緩沖器。
LC2503是內置三端穩壓器的三路達林頓驅動電路。
LC2502是內置三端穩壓器的兩路達林頓驅動電路。
二、特點：
單路集電極輸出電流：300mA
耐高壓：30V
輸入兼容TTL/CMOS邏輯信號
集成78L05三端穩壓器
廣泛應用于繼電器驅動
封裝形式：
LC2502：DIP8、SOP8、Qipai8
LC2503：DIP10
LC2503E：ESOP8
LC2504：DIP14、SOP14、Qipai16
三、應用：
繼電器驅動
指示燈驅動
顯示屏驅動
四、邏輯框圖：
五、引腳配置：

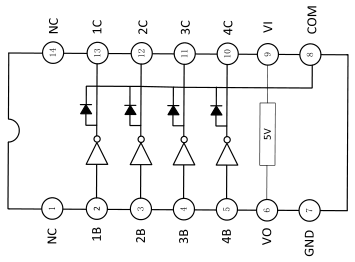

(1）LC2504的引腳配置：
注：LC2504的DIP14、SOP14封裝中1腳、14腳為空腳，Qipai16封裝中的1腳、2腳、15腳、16腳為空腳。

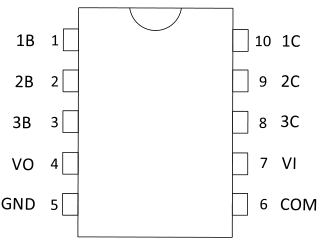

（2）LC2503的引腳配置：
（3）LC2502的引腳配置：

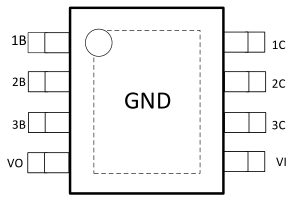

（4）、LC2503E的引腳配置：

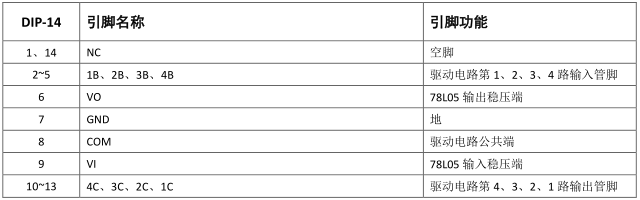

六、引腳功能描述：

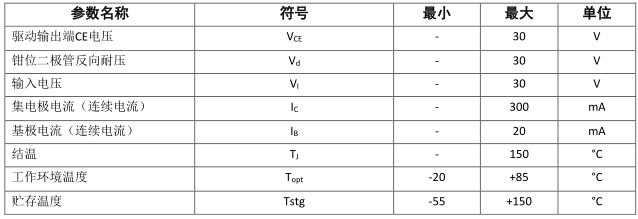

七、極限參數：
除非有特殊要求，TA=25℃。

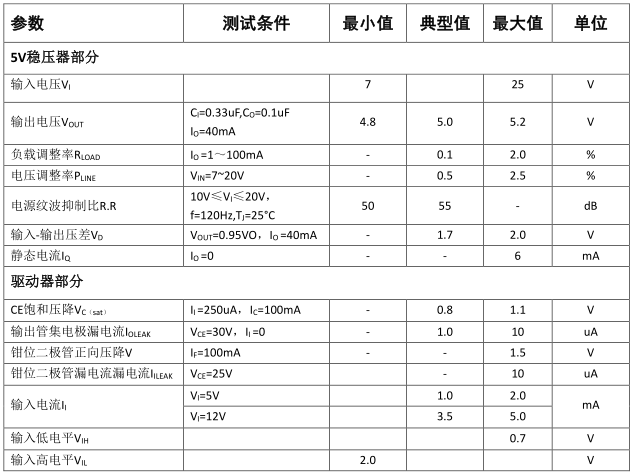

八、電特性：
除非有特殊要求，TA=25℃。
九、外形封裝圖：

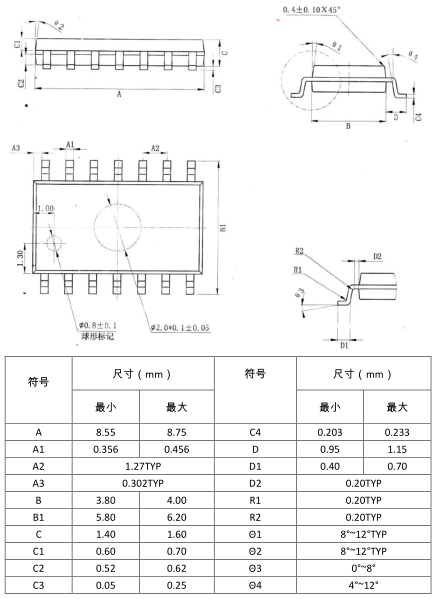

1、SOP14封裝：

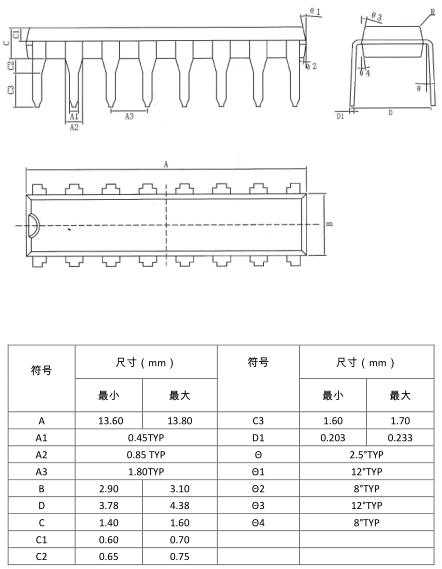

2、DIP14封裝：
3、Qipai16封裝：
4、DIP8封裝： 5、Qipai8封裝：
6、SOP8封裝：

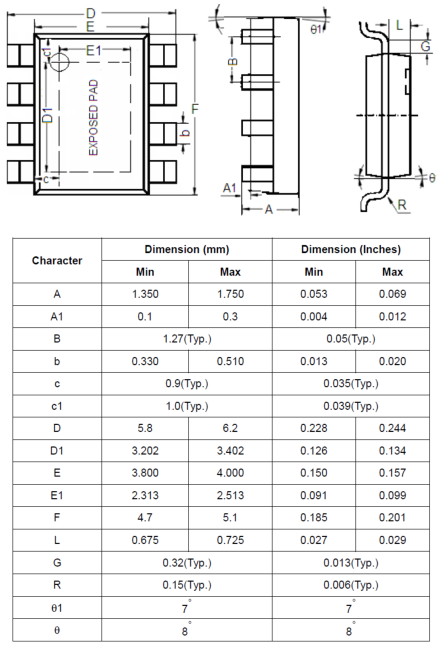

7、ESOP8封裝：
