  LM258 雙運算放大器 LM258 DIP/SOP8 低功耗雙運放







  一、LM258的概述：


         LM258是由兩個獨立的高增益運算放大器組成?？梢允菃坞娫垂ぷ?，也可以是雙電源工作，電源的功耗電流與電源電壓大小無關。應用范圍包括音頻放大器、工業控制、DC增益部件和所有常規運算放大電路。


          采用DIP8或SOP8封裝形式。







  二、LM258的主要特點：

  • 可單電源或雙電源工作

  • 包含兩個運算放大器

  • 邏輯電路匹配

  • 功耗小

  • 頻率范圍寬







  三、LM258功能框圖（每路運放）









  四、LM258的管腳排列圖：

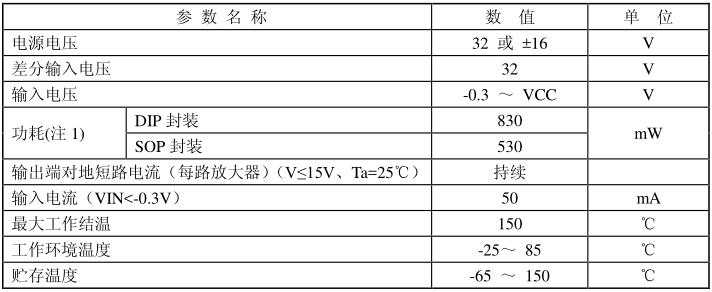

  五、LM258的極限值(若無其他規定，Tamb=25℃)：

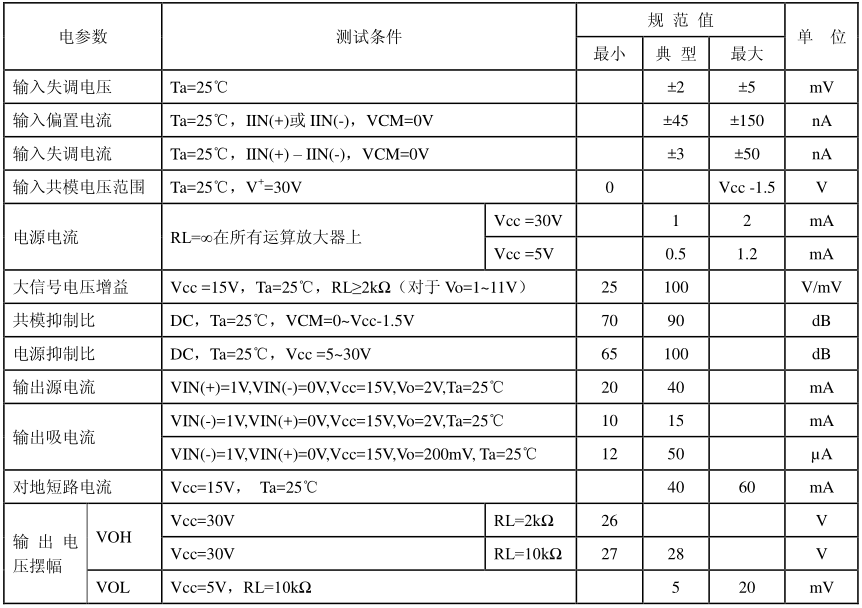

  六、LM258的電特性(若無其他規定，Vcc=5.0V):

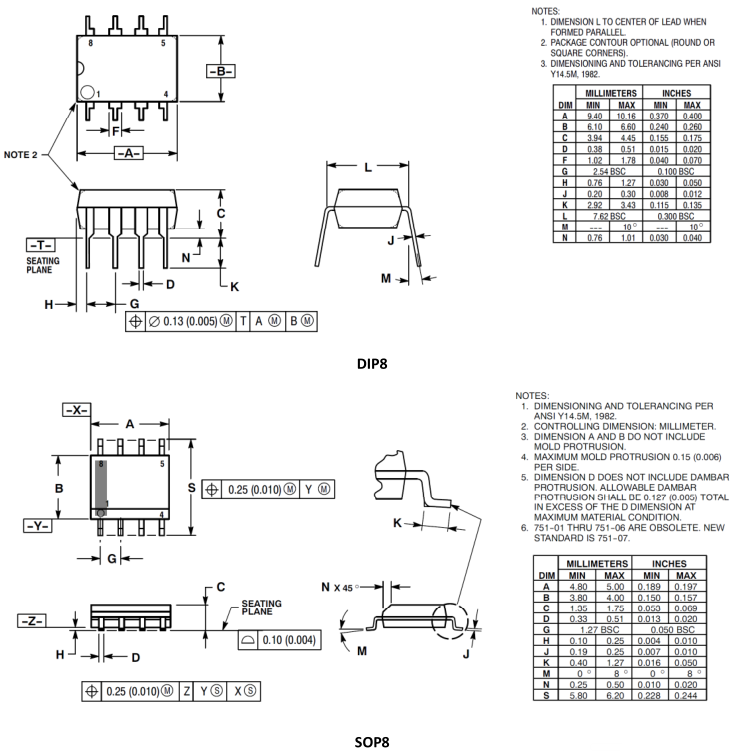

  七、LM258的封裝外形尺寸：









  ---
