  BT152可控硅 BT152 國產可控硅價格




  一、BT152的應用：

  摩托車調壓器、LED燈控制器、交流電開關、交直流電源變換、直發器

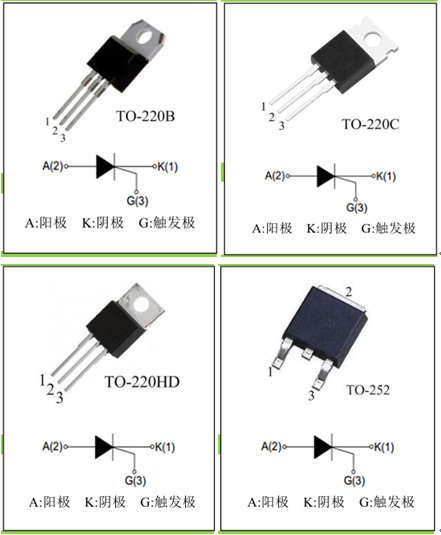

  二、BT152的腳位圖：









  三、BT152的特點：

  • PNPN 四層結構的硅單向器件

  • P 型對通擴散隔離

  • 臺面玻璃鈍化工藝

  • 背面多層金屬電極

  • 符合 RoHS規范








  四、BT152的極限值：

  符號	參數	數值	單位
  VDRM/VRRM	斷態重復峰值電壓	600/800	V
  IT(AV)	通態平均電流	13	A
  IT(RMS)	通態均方根電流	20
  ITSM	通態不重復浪涌電流	200
  I2T	I2T值	200	A2S
  dIT/dt	通態電流臨界上升率	50	A/μs
  IGM	門極峰值電流	5	A
  PGM	門極峰值功率	5	W
  PG(AV)	門極平均功率	0.5
  TSTG	存儲溫度	-40~+150	℃
  Tj	工作溫度	-40~+150







  五、BT152的電特性：

  符號	參數	最小值	典型值	最大值	單位
  IGT	門極觸發電流			30	mA
  VGT	門極觸發電壓		0.7	1.0	V
  VGD	門極不觸發電壓	0.2
  IH	維持電流			50	mA
  IL	擎住電流			60
  dVD/dt	斷態電壓臨界上升率	200			V/μs
  VTM	通態壓降			1.6	V
  IDRM/IRRM	斷態重復峰值電流 VD=VDRM/VRRM,Tj=25℃			5	μA
  	斷態重復峰值電流 VD=VDRM/VRRM,Tj=125℃			1	mA







  六、BT152的熱阻：

  符號	參數		數值	單位
  Rth(j-c)	結到管殼的熱阻(AC)	TO-220B TO-220C TO-220HD	1.05	℃/W
  		TO-252	1.4
  Rth(j-a)	結到環境的熱阻	TO-220B TO-220C TO-220HD	60
  		TO-252	70







  ---
