電流表測量電流的原理及方法
本文來源：ECCN中電網
電流表用于測量電流，電流測量需要串聯
電流表顧名思義用于測量電流。因為串聯在電路中的所有元件通過的電流都是相等的，所以我們可以用串聯法測量電路中的電流。
電流表測量電流原理

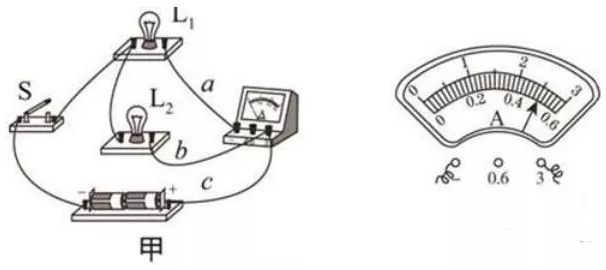

根據串聯在電路中的所有元件所通過的電流相等的原則，把電流表串聯到電路中去就可以測出電路的電流了。
串聯會增加電路的內阻，如果內阻變大了，整個電路中的電流就發生變化了，所以電流表的內阻必須足夠的小，小到產生的影響可以忽略不計才可以。
根據歐姆定律I=U/R，可以計算出電流，電流表的內阻是固定的，電流表只要測量出自身的壓降就可以計算出電路的電流。
電流表有數字式的電流和表指針式兩種
數字式的電流表測量電流的原理及方法
數字式的電流表內置了高精度的AD（模數轉換）采樣的芯片，可以精確測量到自身的微小壓降，進而轉換為電流，顯示在顯示屏上。
指針式的電流表測量電流的原理及方法
指針式的電流表是機械式的，它的內部有線圈、永磁體、彈簧、表盤等結構，電流越大，線圈產生的磁力越強，帶動指針轉動的角度越大，表盤上的刻度就可以指示出電流的大小了。
電流表并聯在電路中會燒壞
首先并聯是分流的，一部分電流從負載流過，一部分電流從電清表流過，所以并聯到電路中的電流表沒法測量到負載的電流。
其次，電流表的內阻是非常小的。根據歐姆定律I=U/R，通過電流表的電流會非常的大，直接損壞電流表。
電流表是測電流的，必須串聯于負載回路中，才能測得到回路電流。
而并聯的話，通過電流表的電流就不是負載回路電流了。電流分路通過電流表，你說還是你想測量的東西嗎？
當然這也跟電流表的工作原理有關。電流表一般是通過橋接標準電阻采樣。而后，經后續電路轉換，形成相應的數字顯示出來。
所以電流表測電流，比較麻煩，必須串接于電路之中。
