  新品上線 LC2336 六路達林頓驅動電路







  一、LC2336的描述：


         LC2336 是內置了三端穩壓器的六路達林頓驅動電路。該電路內部集成了78L33三端穩壓器，可提供穩定的3.3V輸出電源。其內部集成的達林頓驅動電路針對開關型電感負載(繼電器)進行了優化設計，集成的續流二極管能吸收繼電器關斷時產生的電壓尖峰。單路達林頓驅動電路可輸出300mA電流，將達林頓管并聯可實現更高的輸出電流能力。該電路可廣泛應用于繼電器驅動照明驅動、顯示屏驅動(LED)、線性驅動器和邏輯緩沖器。








  二、LC2336的特點：

  • 單路集電極輸出電流：300mA

  • 耐高壓：30V

  • 輸入兼容TTL/CMOS邏輯信號

  • 集成78L33三端穩壓器

  • 廣泛應用于繼電器驅動

  • 封裝形式：DIP-16、SOP-16








  三、LC2336的引腳框圖：









  四、LC2336的極限參數：

  除非有特殊要求，T_A=25℃

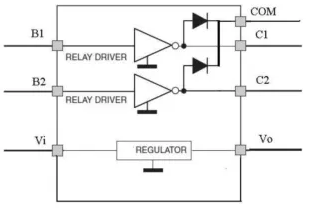

  五、LC2336的內部框圖：









  六、LC2336的電特性：

  除非有特殊要求，T_A=25℃

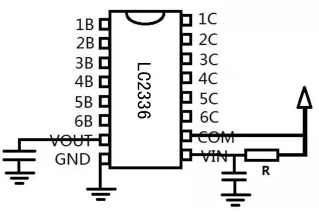

  **特別注意 IC 的最大功耗，如果超過最大功耗，請在VIN 前端串接適當?shù)牡墓β孰娮瑁稚⒐?。如下圖












  七、封裝外形尺寸圖：

  1、DIP16：









  2、SOP-16：









  ---
