SSM33/9205——鋰電池保護產品介紹說明

• 來源：宇芯電子 更新時間：2019-12-20 11:28:36點擊：6次

•


  SSM33/9205——鋰電池保護產品介紹說明




  一、產品替換說明：

  • SSM33、SSM03可替換 DW03、DW06、DW01+8205(TSSOP8、SOT23-6)

  • 9205可替換 8205(TSSOP8)、8205(SOT23-6)







  二、功能說明：

  • 過放電保護：防止電池過放電，保護電壓范圍：2.50V±75mV

  • 過放電保護恢復：解除過放保護，電壓范圍：2.90V±75mV

  • 過充電保護：防止電池過充電，保護電壓范圍：4.30V±50mV

  • 過充保護恢復：解除過充保護，電壓范圍：4.10V±50mV

  • 過電流保護：防止電池充電或放電電流過大，保護電流最小值：大于3.0A

  • 過電流保護解除：斷開負載或充電解除

  • 短路保護：防止電池外部電路導致危險事故。響應時間：450uS

  • 短路保護解除：短路條件解除，斷開負載或充電來解除

  • 電池0V 激活：在電池未激活的且在充電的情況下，可以把0V 電池激活







  三、測試參數：

  • OC：過充電保護電壓

  • OCR：過充電保護恢復電壓

  • OD：過放電保護電壓

  • ODR：過放電保護恢復電壓

  • OVC：過電流保護電流

  • IC：靜態電流

  • IS：過放電保護后靜態電流

  • IMP：保護板內阻，保護板內阻=鋰電池保護IC內阻+PCB內阻










  四、產品優勢：

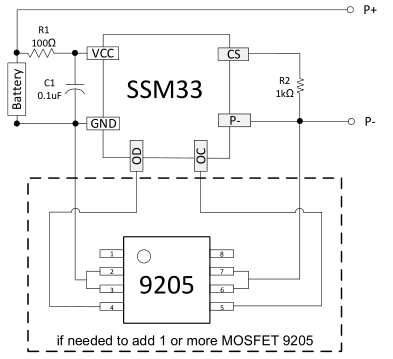

  1、電路簡單，BOM成本低，對PCB面積要求低



  2個0603/0402電阻，1個0603/0402電容，1個CPC8的保護芯片






  SSM33在SSM03的功能基礎上，增加了可以外擴多個MOS的功能





  2、SMT加工點數少，加工成本低；直通率高，生產不良率低。

  • 按上述的BOM來算加工點數是5個點，其他分立方案至少要7個點。




  3、IC內阻小，發熱量低，穩定性好，可持續輸出電流大。

  • SSM33的內阻是40mΩ

  • 9205的內阻是37mΩ




  4、CPC8封裝精巧，散熱性能好。

  長4.15mm，寬2.7mm，高1.05mm，熱阻115℃/W，滿足多種PCB面積及空間需求。








  ---
