  晶閘管可控硅的工藝流程圖以及封裝信息




          可控硅(Silicon Controlled Rectifier) 簡稱SCR，是一種大功率電器元件，也稱晶閘管。它具有體積小、效率高、壽命長等優點。在自動控制系統中，可作為大功率驅動器件，實現用小功率控件控制大功率設備。它在交直流電機調速系統、調功系統及隨動系統中得到了廣泛的應用。

          晶閘管（Thyristor）是晶體閘流管的簡稱，又被稱做可控硅整流器，以前被簡稱為可控硅；1957年美國通用電氣公司開發出世界上第一款晶閘管產品，并于1958年將其商業化；晶閘管是PNPN四層半導體結構，它有三個極：陽極，陰極和控制極；晶閘管具有硅整流器件的特性，能在高電壓、大電流條件下工作，且其工作過程可以控制、被廣泛應用于可控整流、交流調壓、無觸點電子開關、逆變及變頻等電子電路中。

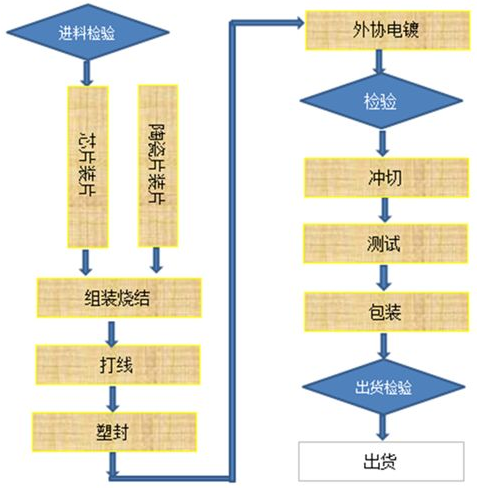

  一、可控硅的生產工藝流程圖






  二、可控硅的封裝信息

          為了滿足各種工藝，可控硅的封裝有插件式可控硅、貼片可控硅等等，下面來跟大家一一探討。

          插件式的封裝有：TO-220A、TO-220B、TO-220C、TO-220F、TO-220HD、TO-247、TO-3P、TO-126、TO-126P、TO-92、TO-202B等等…

          貼片式的封裝有：TO-252、TO-263、SOT-89-3L、SOT-223-3L、SOT-23-3L等等…










  三、可控硅的用途

          普通晶閘管最基本的用途就是可控整流。大家熟悉的二極管整流電路屬于不可控整流電路。如果把二極管換成晶閘管，就可以構成可控整流電路。以最簡單的單相半波可控整流電路為例，在正弦交流電壓U2的正半周期間，如果VS的控制極沒有輸入觸發脈沖Ug，VS仍然不能導通，只有在U2處于正半周，在控制極外加觸發脈沖Ug時，晶閘管被觸發導通。畫出它的波形及，只有在觸發脈沖Ug到來時，負載RL上才有電壓UL輸出。Ug到來得早，晶閘管導通的時間就早；Ug到來得晚，晶閘管導通的時間就晚。通過改變控制極上觸發脈沖Ug到來的時間，就可以調節負載上輸出電壓的平均值UL。在電工技術中，常把交流電的半個周期定為180°，稱為電角度。這樣，在U2的每個正半周，從零值開始到觸發脈沖到來瞬間所經歷的電角度稱為控制角α；在每個正半周內晶閘管導通的電角度叫導通角θ。很明顯，α和θ都是用來表示晶閘管在承受正向電壓的半個周期的導通或阻斷范圍的。通過改變控制角α或?qū)ń铅龋淖冐?fù)載上脈沖直流電壓的平均值UL，實現了可控整流。

          1：小功率塑封雙向可控硅通常用作聲光控?zé)艄庀到y(tǒng)。額定電流：IA小于2A。

          2：大；中功率塑封和鐵封可控硅通常用作功率型可控調壓電路。像可調壓輸出直流電源等等。

          3：大功率高頻可控硅通常用作工業中；高頻熔煉爐等。







  ---
