可控硅與晶閘管的區別是什么？
一、可控硅的概述與工作原理
可控硅是可控硅整流元件的簡稱（亦稱晶閘管），是一種具有三個PN結的四層結構的半導體器件，屬于半控的電流控制器件。
和其它半導體器件一樣，它具有體積小、效率高、穩定性好、工作可靠等優點。它的出現，使半導體技術從弱電領域進入了強電領域，成為工業、農業、交通運輸、軍事科研以至商業、民用電器等方面爭相采用的元件。
工作原理
（1）導通

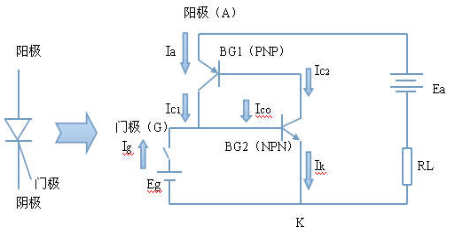

柵極懸空時，BG1和BG2截止，沒有電流流過負載電阻RL。
柵極輸入一個正脈沖電壓(注入觸發電流Ig)時，BG2導通，VCE(BG2)下降，VBE(BG1)升高。
正反饋過程：
Ig↑→Ic2↑→Ia↑→Ic1↑→Ig↑ 使BG1和BG2進入飽和導通狀態。
電路很快從截止?fàn)顟B(tài)進入導通狀態。
由于正反饋的作用柵極Ig沒有觸發將保持導通狀態不變
（2）截止

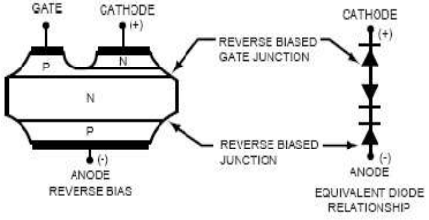

陽極—陰極加上反向電壓
BG1和BG2截止。
加大負載電阻RL使電流減少BG1和BG2的基電流也將減少。
當減少到某一個值時由于電路的正反饋?zhàn)饔?，電路翻轉為截止?fàn)顟B(tài)。
這個電流為維持電流IH
二、晶閘管的概述和工作原理
晶閘管（Thyristor）是晶體閘流管的簡稱，又被稱做可控硅整流器，以前被簡稱為可控硅；1957年美國通用電氣公司開發出世界上第一款晶閘管產品，并于1958年將其商業化；晶閘管是PNPN四層半導體結構，它有三個極：陽極，陰極和控制極； 晶閘管具有硅整流器件的特性，能在高電壓、大電流條件下工作，且其工作過程可以控制、被廣泛應用于可控整流、交流調壓、無觸點電子開關、逆變及變頻等電子電路中。
工作原理

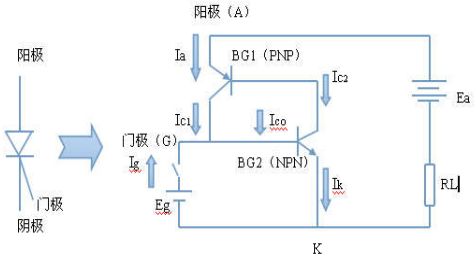

晶閘管在工作過程中，它的陽極（A）和陰極（K）與電源和負載連接，組成晶閘管的主電路，晶閘管的門極G和陰極K與控制晶閘管的裝置連接，組成晶閘管的控制電路。
晶閘管為半控型電力電子器件，它的工作條件如下：
1. 晶閘管承受反向陽極電壓時，不管門極承受何種電壓，晶閘管都處于反向阻斷狀態。
2. 晶閘管承受正向陽極電壓時，僅在門極承受正向電壓的情況下晶閘管才導通。這時晶閘管處于正向?qū)顟B(tài)，這就是晶閘管的閘流特性，即可控特性。
3. 晶閘管在導通情況下，只要有一定的正向陽極電壓，不論門極電壓如何，晶閘管保持導通，即晶閘管導通后，門極失去作用。門極只起觸發作用。
4. 晶閘管在導通情況下，當主回路電壓（或電流）減小到接近于零時，晶閘管關斷。
