BT134 4A四象限雙向可控硅

• 來源：宇芯電子 更新時間：2020-01-07 16:22:32點擊：6次

•


  BT134 4A四象限雙向可控硅







  一、BT134的產品特征：

  • NPNPN 五層結構的硅雙向器件

  • P 型對通擴散隔離

  • 臺面玻璃鈍化工藝

  • 背面多層金屬電極

  • 符合 RoHS 規范








  二、BT134的應用：

  • 加熱控制器

  • 馬達調速控制器

  • 麻將機

  • 攪拌機

  • 直發器

  • 面包機等家用電器等

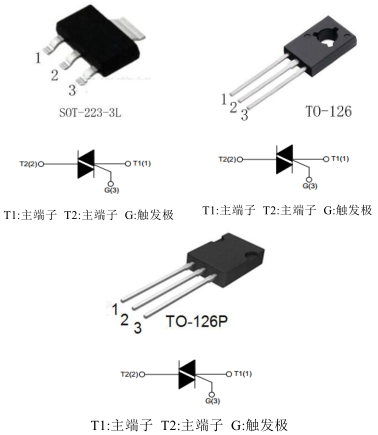

  三、BT134的腳位圖：









  四、BT134的極限值：

  符號	參數	數值	單位
  VDRM/VRRM	斷態重復峰值電壓	600/800	V
  IT(RMS)	通態均方根電流	4	A
  ITSM	通態不重復浪涌電流	25	A
  I2t	I2t 值	3.1	A2s
  IGM	門極峰值電流	2	A
  PGM	門極峰值功率	5	W
  PG(AV)	門極平均功率	0.5	W
  TSTG	存儲溫度	-40~+150	℃
  Tj	工作結溫	-40~+125	℃

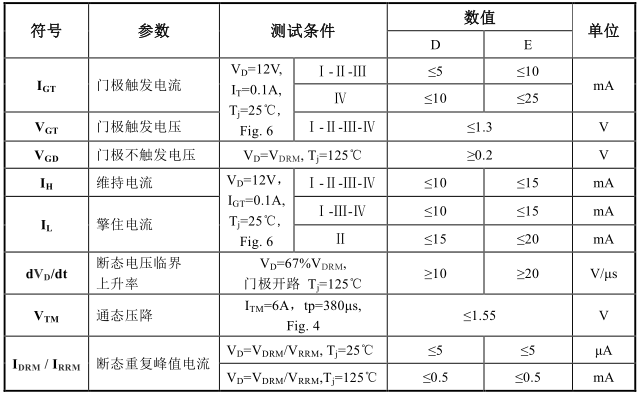

  五、BT134的電特性：

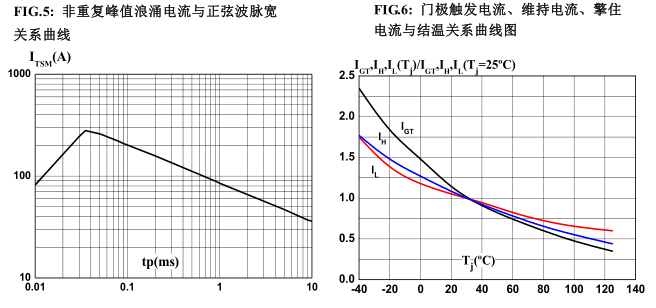

  六、BT134的參數特性曲線：











  ---
