12A 標準單向可控硅 BT151 引腳圖

• 來源：宇芯電子 更新時間：2020-03-03 16:24:21點擊：6次

•


  12A 標準單向可控硅 BT151 引腳圖







  BT151的特征：

  • PNPN 四層結構的硅單向器件

  • P 型對通擴散隔離

  • 臺面玻璃鈍化工藝

  • 背面多層金屬電極

  • 符合 RoHS 規范

  • 封裝形式：TO-220B、TO-220C、TO-220HD、TO-252








  BT151的應用：

  • 摩托車調壓器

  • LED燈控制器

  • 彩燈控制器

  • 直發器

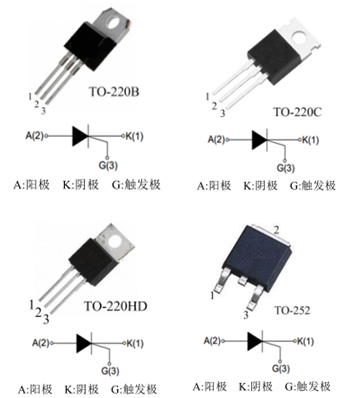

  BT151的腳位圖：









  BT151的極限值：

  T_CASE=25℃

  符號	參數	數值	單位
  VDRM/VRRM	斷態重復峰值電壓	600/800	V
  IT(AV)	通態平均電流	8	A
  IT(RMS)	通態均方根電流	12	A
  ITSM	通態不重復浪涌電流	120	A
  I2t	I2t 值	72	A2s
  dIT/dt	通態電流臨界上升率	50	A/μs
  IGM	門極峰值電流	2	A
  PGM	門極峰值功率	5	W
  PG(AV)	門極平均功率	0.5	W
  TSTG	存儲溫度	-40~+150	℃
  Tj	工作結溫	-40~+125	℃







  BT151的電特性：

  符號	參數	數值	單位
  IGT	門極觸發電流	15	mA
  VGT	門極觸發電壓	1	V
  VGD	門極不觸發電壓	0.2	V
  IH	維持電流	30	mA
  IL	擎住電流	40	mA
  dVD/dt	斷態臨界上升率	200	V/μs
  VTM	通態壓降	1.6	V







  ---
