  單向可控硅的觸發電路圖與工作原理




          可控硅(Silicon Controlled Rectifier) 簡稱SCR，是一種大功率電器元件，也稱晶閘管。它具有體積小、效率高、壽命長等優點。在自動控制系統中，可作為大功率驅動器件，實現用小功率控件控制大功率設備。它在交直流電機調速系統、調功系統及隨動系統中得到了廣泛的應用。

          可控硅分單向可控硅和雙向可控硅兩種。雙向可控硅也叫三端雙向可控硅，簡稱TRIAC。雙向可控硅在結構上相當于兩個單向可控硅反向連接，這種可控硅具有雙向?qū)üδ?。其通斷狀態由控制極G決定。在控制極G上加正脈沖(或負脈沖)可使其正向(或反向)導通。這種裝置的優點是控制電路簡單，沒有反向耐壓?jiǎn)栴}，因此特別適合做交流無觸點開關使用。






  一、單向可控硅工作原理

          單向可控硅有陽極A、陰極K、控制極G三個電極，由四層半導體PNPN構成。單向可控硅有三個PN結，其內部結構與等效電路符號如圖4-10所示。單相可控硅可等效看成一個PNP型三極管Vl和一個NPN型三極管V2組合而成，Vl基極和V2集電極相連，Vl集電極和V2基極相連，此連接處為可控硅控制極G，Vl的發射極為可控硅陽極A，V2的發射極為可控硅陰極K?？煽毓铔](méi)有觸發前，陽極A和陰極K之間呈關斷狀態，可控硅被觸發后陽極A和陰極K之間呈導通狀態，電流從陽極A流向陰極K，其電路如下圖所示。

          當可控硅控制極G與陰極K之間加正向觸發電壓時，可控硅導通，負載有電流通過?？煽毓鑼?dǎo)通后，只要A、K之間保持正向電壓和維持一定電流，去掉觸發電壓可控硅仍可保持導通狀態。在A、K間電壓與電流不能維持導通時，或A、K之間電壓極性發生變化時，可控硅則由導通變?yōu)榻刂埂?/span>

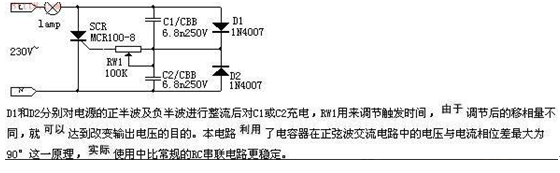

  二、單向可控硅觸發電路圖



          此電路為簡易型，電路非常穩定，可供參考。







  ---
