晶閘管的導通條件與工作條件

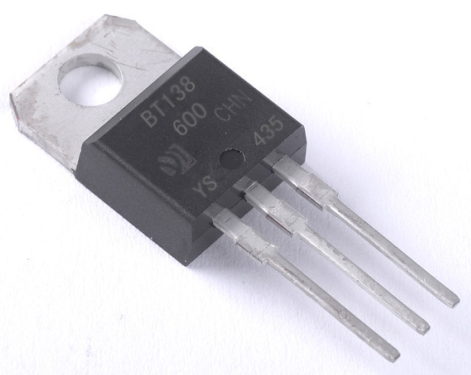

晶閘管（Thyristor）是晶體閘流管的簡稱，又被稱做可控硅整流器，以前被簡稱為可控硅；1957年美國通用電氣公司開發出世界上第一款晶閘管產品，并于1958年將其商業化；晶閘管是PNPN四層半導體結構，它有三個極：陽極，陰極和控制極； 晶閘管具有硅整流器件的特性，能在高電壓、大電流條件下工作，且其工作過程可以控制、被廣泛應用于可控整流、交流調壓、無觸點電子開關、逆變及變頻等電子電路中。
晶閘管是一種開關元件，顧名思義他的名字里面有一個閘字也就是門，開關的意思，他廣泛的應用在各種電路，以及電子設備中。晶閘管是典型的小電流控制大電流的設備，他通過一個電流很小的脈沖觸發晶閘管處于導通狀態此時他的電阻變得很小相當于一跟導線。
一、大功率晶閘管的導通條件
加正向電壓且門極有觸發電流；其派生器件有：快速晶閘管，雙向晶閘管，逆導晶閘管，光控晶閘管等。它是一種大功率開關型半導體器件，在電路中用文字符號為“V”、“VT”表示（舊標準中用字母“SCR”表示）。
晶閘管在工作過程中，它的陽極（A）和陰極（K）與電源和負載連接，組成晶閘管的主電路，晶閘管的門極G和陰極K與控制晶閘管的裝置連接，組成晶閘管的控制電路。
晶閘管為半控型電力電子器件，它的工作條件如下：
1. 晶閘管承受反向陽極電壓時，不管門極承受何種電壓，晶閘管都處于反向阻斷狀態。
2. 晶閘管承受正向陽極電壓時，僅在門極承受正向電壓的情況下晶閘管才導通。這時晶閘管處于正向?qū)顟B(tài)，這就是晶閘管的閘流特性，即可控特性。
3. 晶閘管在導通情況下，只要有一定的正向陽極電壓，不論門極電壓如何，晶閘管保持導通，即晶閘管導通后，門極失去作用。門極只起觸發作用。
4. 晶閘管在導通情況下，當主回路電壓（或電流）減小到接近于零時，晶閘管關斷。

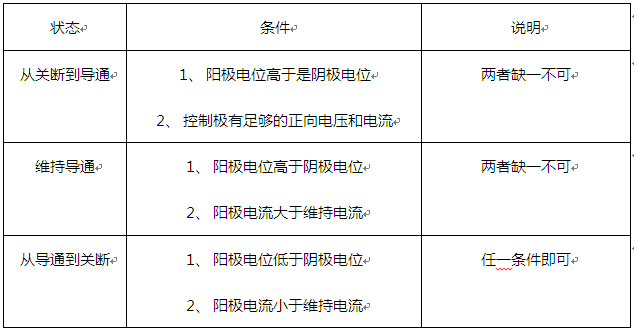

二、晶閘管的工作條件
晶閘管在導通情況下，當主回路電壓(或電流)減小到接近于零時，晶閘管關斷。 閘管導通的條件是陽極承受正向電壓，處于阻斷狀態的晶閘管，只有在門極加正向觸發電壓，才能使其導通。門極所加正向觸發脈沖的最小寬度，應能使陽極電流達到維持通態所需要的最小陽極電流，即擎住電流IL以上。
導通后的晶閘管管壓降很小。 使導通了的晶閘管關斷的條件是使流過晶閘管的電流減小至一個小的數值，即維持電流IH一下。
晶閘管導通的條件是，晶閘管承受正向陽極電壓時，僅在門極承受正向電壓的情況下晶閘管才導通。
維持晶閘管導通的條件是，晶閘管在導通情況下，只要有一定的正向陽極電壓，不論門極電壓如何，晶閘管保持導通，即晶閘管導通后，門極失去作用。
晶閘管在導通情況下，當主回路電壓（或電流）減小到接近于零時，晶閘管關斷。
