BTA20的引腳分布以及參數用途

• 來源：宇芯電子 更新時間：2020-03-14 14:24:03點擊：6次

•


  BTA20的引腳分布以及參數用途




  一、BTA20的極限值(T_CASE=25℃)：

  • 斷態重復峰值電壓(V_DRM/V_RRM)  ------------------------------------------ 600/800V

  • 通態均方根電流(I_T(RMS))  --------------------------------------------------- 20A

  • 通態電流臨界上升率(dI_T/dt)  ------------------------------------------------ 50A/μs

  • 門極峰值電流(I_GM)  ---------------------------------------------------------- 4A

  • 門極平均功率(P_G(AV))  ------------------------------------------------------- 1W

  • 存儲溫度(T_STG)  --------------------------------------------------------------  -40~+150℃

  • 工作結溫(T_J)  -----------------------------------------------------------------  -40~+125℃








  二、BTA20的腳位圖：









  三、BTA20的用途：

  • 加熱控制器

  • 調速控制器

  • 洗衣機

  • 攪拌機

  • 果汁機

  • 電動工具

  • 吸塵器等家用電器








  四、BTA20的特點：

  • NPNPN 五層結構的硅雙向器件

  • P 型對通擴散隔離

  • 臺面玻璃鈍化工藝

  • 背面多層金屬電極

  • 工作結溫高，換向能力強

  • 高電壓變化率 dV/dt

  • 大電流變化率 dI/dt

  • 符合 RoHS 規范








  五、BTA20的電特性：

  符號	參數	數值		單位
  		CW	BW
  IGT	門極觸發電流	≤35	≤50	mA
  VGT	門極觸發電壓	≤1.3		V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤50	≤75	mA
  IL	擎住電流 I-III	≤50	≤70	mA
  	擎住電流 II	≤80	≤90
  dVD/dt	斷態電壓臨界上升率	≥500	≥1000	V/μs
  VTM	通態壓降	≤1.55		V

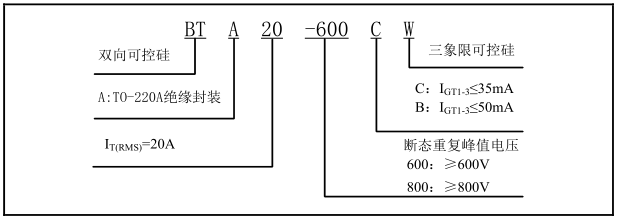

  六、BTA20的型號、標識說明：

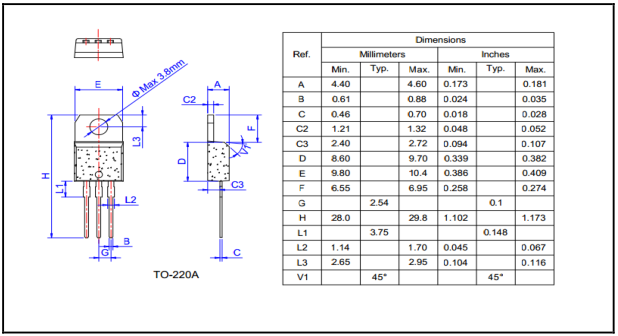

  七、BTA20的封裝外形尺寸：









  ---
