BTA312 雙向可控硅 用于加熱控制器

• 來源：宇芯電子 更新時間：2020-03-16 17:15:52點擊：6次

•


  BTA312 雙向可控硅 用于加熱控制器




  一、BTA312的極限值：

  • 斷態重復峰值電壓(V_DRM/V_RRM)  ------------------------------------------ 600/800V

  • 通態均方根電流(I_T(RMS))  --------------------------------------------------- 12A

  • 通態電流臨界上升率(dI_T/dt)  ------------------------------------------------ 50A/μs

  • 門極峰值電流(I_GM)  ---------------------------------------------------------- 2A

  • 門極峰值功率(P_GM)  ---------------------------------------------------------- 5W

  • 門極平均功率(P_G(AV))  -------------------------------------------------------- 0.5W

  • 存儲溫度(T_STG)  ---------------------------------------------------------------  -40~+150℃

  • 工作結溫(T_J)  ------------------------------------------------------------------  -40~+125℃

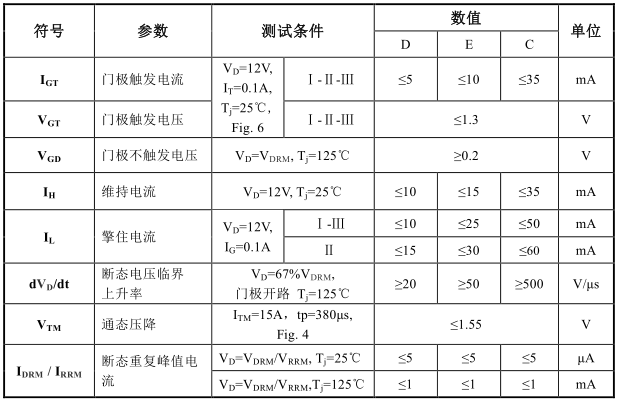

  二、BTA312的電特性：









  三、BTA312的產品特點：


  • NPNPN 五層結構的硅雙向器件

  • P 型對通擴散隔離

  • 臺面玻璃鈍化工藝

  • 背面多層金屬電極

  • 封裝形式：TO-220C








  四、BTA312的引腳排列：









  五、BTA312的應用：

        加熱控制器、調光/調速控制器、洗衣機、攪拌機、果汁機、電動工具、吸塵器等家用電器







  六、BTA312的熱阻：

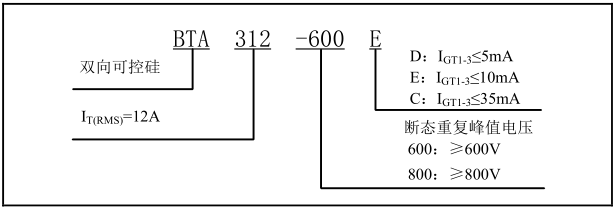

  七、BTA312的型號、標識說明：

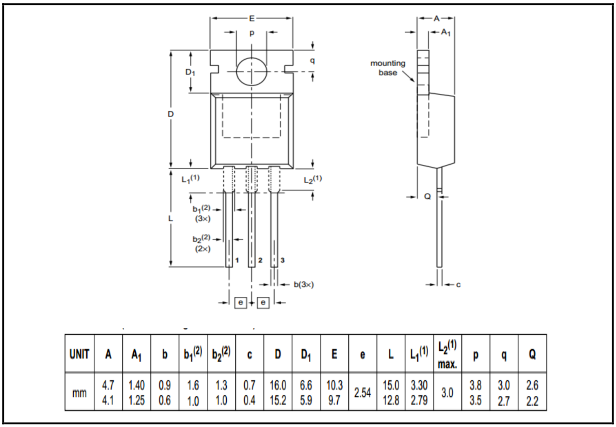

  八、BTA312的封裝外形尺寸：









  ---
