晶閘管/可控硅 TYN612 TO-220B 12A單向可控硅

• 來源：宇芯電子 更新時間：2020-03-17 10:31:02點擊：6次

•


  晶閘管/可控硅 TYN612 TO-220B 12A單向可控硅







  一、TYN612的產品特征：

  • PNPN 四層結構的硅單向器件

  • P 型對通擴散隔離

  • 臺面玻璃鈍化工藝

  • 背面多層金屬電極

  • 符合 RoHS 規范








  二、TYN612的應用：

  • 摩托車調壓器

  • LED 燈控制器

  • 彩燈控制器

  • 直發器








  三、TYN612的腳位圖：









  四、TYN612的極限值(T_CASE=25℃)：

  符號	參數	數值	單位
  VDRM/VRRM	斷態重復峰值電壓	600/800	V
  IT(AV)	通態平均電流	8	A
  IT(RMS)	通態均方根電流	12
  ITSM	通態不重復浪涌電流	140
  I2t	I2t值	98	A2s
  dIT/dt	通態電流臨界上升率	50	A/μs
  IGM	門極峰值電流	4	A
  PG(AV)	門極平均功率	1	W
  TSTG	存儲溫度	-40~+150	℃
  Tj	工作結溫	-40~+125







  五、TYN612的電特性：

  符號	參數	數值	單位
  IGT	門極觸發電流	15	mA
  VGT	門極觸發電壓	1	V
  VGD	門極不觸發電壓	0.2
  IH	維持電流	30	mA
  IL	擎住電流	50
  dVD/dt	斷態電壓臨界上升率	200	V/μs
  VTM	通態壓降	1.6	V







  六、TYN612的熱阻：

  符號	參數	數值	單位
  Rth(j-c)	結到管殼的熱阻(AC)	1.3	℃/W
  Rth(j-a)	結到環境的熱阻	60

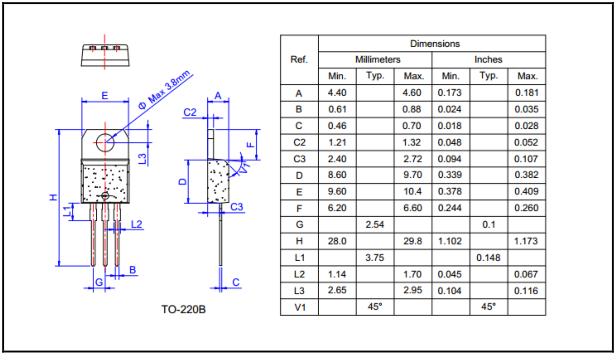

  七、TYN612的封裝外形尺寸：









  ---
