0.8A微觸發單向可控硅 MCR100-8 貼片晶閘管

• 來源：宇芯電子 更新時間：2020-03-20 15:09:31點擊：6次

•


  0.8A微觸發單向可控硅 MCR100-8 貼片晶閘管







  一、MCR100-8的產品特征：

  • PNPN 四層結構的硅單向器件

  • 門極靈敏觸發

  • P 型對通擴散隔離

  • 臺面玻璃鈍化工藝

  • 背面多層金屬電極

  • 符合 RoHS 規范

  • 封裝形式：SOT-23-3L、SOT-89-3L、SOT-223-3L、TO-92








  二、MCR100-8的應用：

          脈沖點火器、負離子發生器、邏輯電路驅動、彩燈控制器、漏電保護器、吸塵器軟啟動...








  三、MCR100-8的腳位圖：











  四、MCR100-8的極限值（T_CASE=25℃）：

  符號	參數	數值	單位
  VDRM/VRRM	斷態重復峰值電壓	600/800	V
  IT(RMS)	通態均方根電流	0.8	A
  IT(AV)	通態平均電流	0.5	A
  ITSM	通態不重復浪涌電流	8	A
  I2t	I2t 值	0.32	A2s
  dIT/dt	通態電流臨界上升率	50	A/μs
  IGM	門極峰值電流	0.2	A
  PGM	門極峰值功率	0.5	W
  PG(AV)	門極平均功率	0.1	W
  TSTG	存儲溫度	-40~+150	℃
  Tj	工作結溫	-40~+110	℃







  五、MCR100-8的電特性：

  符號	參數	數值	單位
  IGT	門極觸發電流	10~200	μA
  VGT	門極觸發電壓	0.8	V
  VGD	門極不觸發電壓	0.2	V
  IH	維持電流	3	mA
  IL	擎住電流	4	mA
  dVD/dt	斷態電壓臨界上升率	10	V/μs
  VTM	斷態壓降	1.5	V

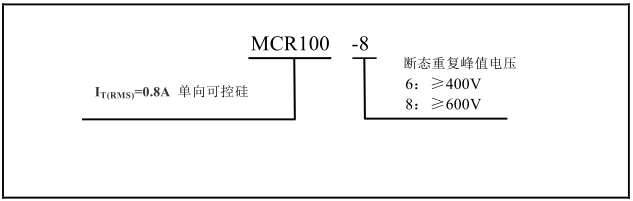

  六、MCR100-8的型號、標識說明：









  七、MCR100-8的參數特性曲線：









  ---
