非絕緣雙向可控硅 16A晶閘管 BTB16 TO-220B

• 來源：宇芯電子 更新時間：2020-03-24 10:49:35點擊：6次

•


  非絕緣雙向可控硅 16A晶閘管 BTB16 TO-220B







  一、BTB16的特點：

  • NPNPN 五層結構的硅雙向器件

  • P 型對通擴散隔離

  • 臺面玻璃鈍化工藝

  • 背面多層金屬電極

  • 工作結溫高，換向能力強

  • 高電壓變化率 dV/dt

  • 大電流變化率 dI/dt

  • 符合 RoHS 規范

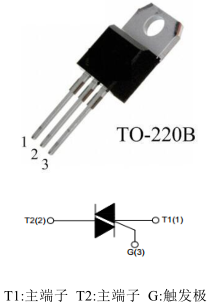

  二、BTB16的腳位圖：









  三、BTB16的應用：

         加熱控制器、調速控制器、洗衣機、攪拌機、果汁機、電動工具、吸塵器等家用電器








  四、BTB16的極限參數(T_CASE=25℃)：

  • 斷態重復峰值電壓(V_DRM/V_RRM)：600/800V

  • 通態均方根電流(I_T(RMS))：16A

  • 通態不重復浪涌電流(I_TSM)：160A

  • 通態電流臨界上升率(dI_T/dt)：50A/μs

  • 門極峰值電流(I_GM)：4A

  • 門極平均功率(P_G(AV))：1W

  • 存儲溫度(T_STG)：-40~+150℃

  • 工作結溫(T_j)：-40~+125℃








  五、BTB16的電特性：

  符號	參數	數值			單位
  		SW	CW	BW
  IGT	門極觸發電流	≤10	≤35	≤50	mA
  VGT	門極觸發電壓	≤1.3			V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤15	≤30	≤50	mA
  IL	擎住電流  I-III	≤25	≤50	≤70
  	擎住電流  II	≤35	≤60	≤80
  dVD/dt	斷態電壓臨界上升率	≥40	≥500	≥1000	V/μs
  VTM	通態壓降	≤1.55			V
  IDRM/IRRM	斷態重復峰值電流 VD=VDRM/VRRM,Tj=25℃	≤5			μA
  	斷態重復峰值電流 VD=VDRM/VRRM,Tj=125℃	≤1			mA







  六、BTB16的熱阻：

  符號	參數	數值	單位
  Rth(j-c)	結到管殼的熱阻(AC)	1.2	℃/W
  Rth(j-a)	結到管殼的熱阻	60

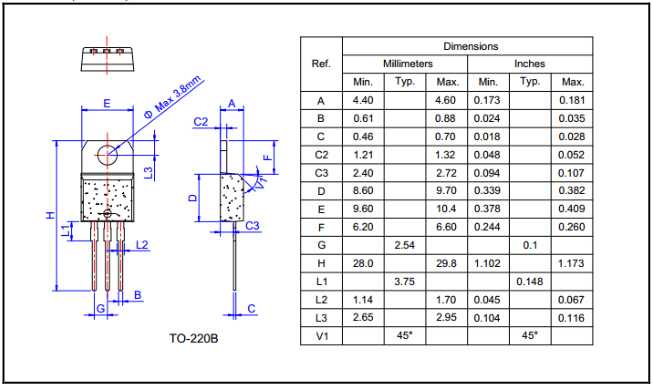

  七、BTB16的封裝外形尺寸：









  ---
