Z0405 四象限雙向可控硅 4A可控硅的引腳排列

• 來源：宇芯電子 更新時間：2020-03-24 14:31:25點擊：6次

•


  Z0405 四象限雙向可控硅 4A可控硅的引腳排列

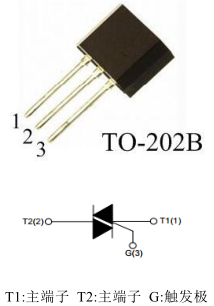

  一、Z0405的腳位圖：









  二、Z0405的特點：

  • NPNPN 五層結構的硅雙向器件

  • P 型對通擴散隔離

  • 臺面玻璃鈍化工藝

  • 背面多層金屬電極

  • 工作結溫高，換向能力強

  • 高電壓變化率 dV/dt

  • 大電流變化率 dI/dt

  • 符合 RoHS 規范








  三、Z0405的應用：

         加熱控制器、馬達調速控制器、麻將機、攪拌機、直發器、面包機等家用電器








  四、Z0405的極限值(T_CASE=25℃)：

  符號	參數	數值	單位
  VDRM/VRRM	斷態重復峰值電壓	600/800	V
  IT(RMS)	通態均方根電流	4	A
  ITSM	通態不重復浪涌電流	20
  I2t	I2t 值	2.2	A2s
  dIT/dt	通態電流臨界上升率	20	A/μs
  IGM	門極峰值電流	1.2	A
  PG(AV)	門極平均功率	0.2	W
  TSTG	存儲溫度	-40~+150	℃
  Tj	工作結溫	-40~+125







  五、Z0405的電特性：


  符號	參數	數值	單位
  IGT	門極觸發電流	≤5	mA
  VGT	門極觸發電壓	≤1.3	V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤5	mA
  IL	擎住電流 I-III-IV	≤10
  	擎住電流 II	≤15
  dVD/dt	斷態電壓臨界上升率	≥20	V/μs
  VTM	通態壓降	≤1.55	V







  六、Z0405的熱阻：

  符號	參數	數值	單位
  Rth(j-c)	結到管殼的熱阻(AC)	15	℃/W
  Rth(j-a)	結到環境的熱阻	100

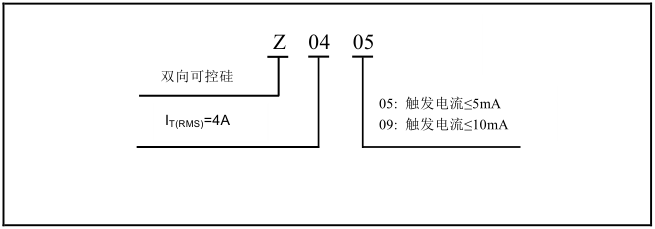

  七、Z0405的型號、標識說明：

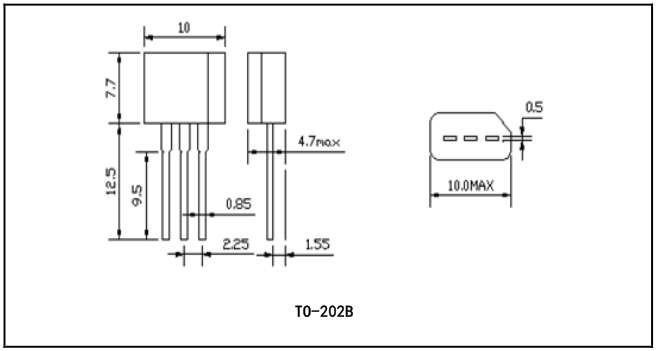

  八、Z0405的封裝外形尺寸：









  ---
