6A 三象限雙向可控硅 BTB06的可控硅觸發電流

• 來源：宇芯電子 更新時間：2020-03-31 16:01:24點擊：6次

•


  6A 三象限雙向可控硅 BTB06的可控硅觸發電流




  一、BTB06的特點：

  • NPNPN 五層結構的硅雙向器件

  • P 型對通擴散隔離

  • 臺面玻璃鈍化工藝

  • 背面多層金屬電極

  • 工作結溫高，換向能力強

  • 高電壓變化率 dV/dt

  • 大電流變化率 dI/dt

  • 符合 RoHS 規范

  • 封裝形式：TO-220B








  二、BTB06的腳位圖：









  三、BTB06的應用：

          加熱控制器、調光/調速控制器、洗衣機、攪拌機、果汁機、面包機、吸塵器等家用電器







  四、BTB06的極限值(T_CASE=25℃)：

  符號	參數	數值	單位
  VDRM/VRRM	斷態重復峰值電壓	600/800	V
  IT(RMS)	通態均方根電流	6	A
  ITSM	通態不重復浪涌電流	60
  I2t	I2t 值	21	A2s
  dIT/dt	通態電流臨界上升率	50	A/μs
  IGM	門極峰值電流	4	A
  PG(AV)	門極平均功率	1	W
  TSTG	存儲溫度	-40~+150	℃
  Tj	工作結溫	-40~+125







  五、BTB06的電特性：

  符號	參數	數值			單位
  		TW	SW	CW
  IGT	門極觸發電流	≤5	≤10	≤35	mA
  VGT	門極觸發電壓	≤1.3			V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤10	≤15	≤35	mA
  IL	擎住電流 I-III	≤10	≤25	≤50
  	擎住電流 II	≤15	≤30	≤60
  dVD/dt	斷態電壓臨界上升率	≥20	≥40	≥400	V/μs
  VTM	通態壓降	≤1.55			V







  六、BTB06的熱阻：

  符號	參數	數值	單位
  Rth(j-c)	結到換殼的熱阻(AC)	1.8	℃/W
  Rth(j-a)	結到環境的熱阻	60

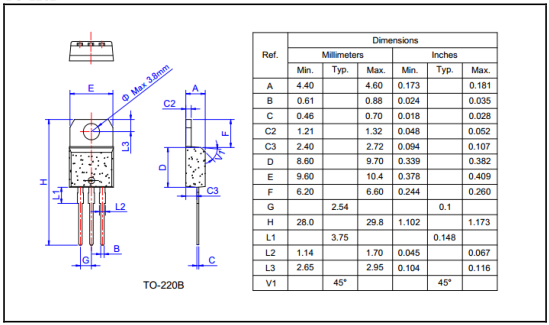

  七、BTB06的封裝外形尺寸：









  ---
