塑封可控硅 T1610 TO-220F 可控硅參數

• 來源：宇芯電子 更新時間：2020-04-23 14:29:49點擊：6次

•


  塑封可控硅 T1610 TO-220F 可控硅參數







  一、T1610的應用：

          加熱控制器、馬達調速控制器、麻將機、攪拌機、直發器、面包機等家用電器







  二、T1610的腳位圖：









  三、T1610的極限參數(T_CASE=25℃)：

  • 斷態重復峰值電壓：600/800V

  • 通態均方根電流：16A

  • 通態不重復浪涌電流：160A

  • 通態電流臨界上升率：50A/μs

  • 門極峰值電流：4A

  • 門極平均功率：1W

  • 存儲溫度：-40~+150℃

  • 工作結溫：-40~+125℃








  四、T1610的電特性：

  符號	參數	數值	單位
  IGT	門極觸發電流	≤10	mA
  VGT	門極觸發電壓	≤1.3	V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤15	mA
  IL	擎住電流 I-III	≤25
  	擎住電流 II	≤30
  dVD/dt	斷態電壓臨界上升率	≥40	V/μs
  VTM	通態壓降	≤1.55	V
  IDRM/IRRM	斷態重復峰值電流 VD=VDRM/VRRM,Tj=25℃	≤5	μA
  	斷態重復峰值電流 VD=VDRM/VRRM,Tj=125℃	≤1	mA







  五、T1610的熱阻：

  • 結到管殼的熱阻(AC)：2.1℃/W

  • 結到環境的熱阻：60℃/W

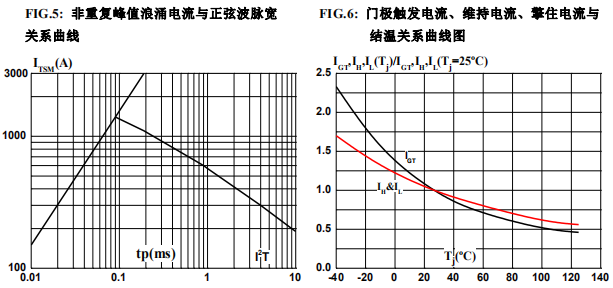

  六、T1610的參數特性曲線：












  ---
