  ULN2002 達林頓驅動芯片 ULN2002 達林頓陣列







  一、達林頓驅動芯片 ULN2002的描述：

          ULN2002是一個單片高電壓、高電流的達林頓晶體管整列集成電路。由4組NPN達林頓管組成。它的高壓輸出特性和陰極鉗位二極管可以轉換感應負載。單個達林頓對的集電極電力路是250mA。







  二、達林頓驅動芯片 ULN2002的引腳圖：









  三、達林頓驅動芯片 ULN2002的特點：

  • 250mA額定集電極電流(單個輸出)

  • 最高工作電壓：50V

  • 輸入和各種邏輯類型兼容

  • 封裝形式：DIP-10、SOP-14








  四、達林頓驅動芯片 ULN2002的極限值：

  除非有特殊要求，T_A=25℃

  參數	符號	數值	單位
  集電極和發射極之間的電壓	VCE	50	V
  輸入電壓	VI	30
  集電極電流峰值	IC	250	mA
  總的發射端電流	IOK	1500
  功耗消耗 Tamb=25℃	Pd	950	mW
  功耗消耗 Tamb＜85℃		495
  工作溫度	Topr	-20~+85	℃
  貯存溫度	Tstg	-65~+150







  五、達林頓驅動芯片 ULN2002的電特性：

  除非特殊要求，T_A=25℃

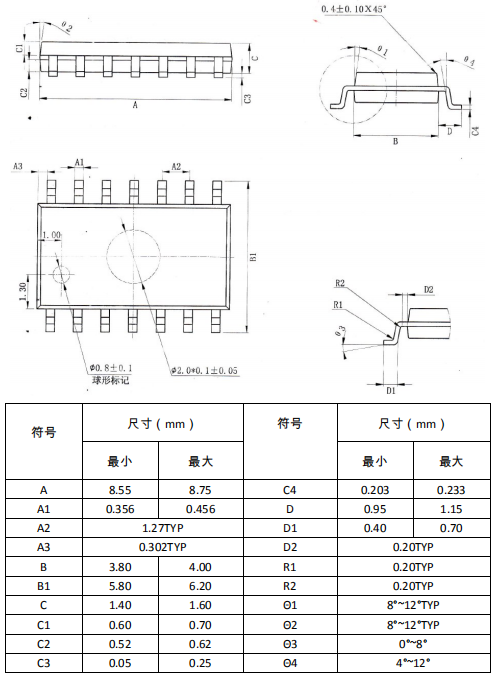

  六、達林頓驅動芯片 ULN2002的封裝外形尺寸：

  SOP-14：









  ---
