  78M20 國產穩壓電路 20V穩壓IC L78M20







  國產穩壓電路 L78M20的描述：

          L78M20是一個20V輸出電壓的三端正向穩壓器，可固定輸出一定的電壓的特點使它們的應用范圍很廣。







  國產穩壓電路 L78M20的特點：

  • 輸出電流：0.5A

  • 輸出電壓：20V

  • 熱過載保護

  • 短路保護

  • 輸出轉換SOA保護

  • 封裝形式：TO-220/TO-220F/TO-252(DPAK)/TO-251(IPAK)








  國產穩壓電路 L78M20的極限值：

  符號	參數	數值	單位
  VI	DC輸入電壓(VO=5~18V)	35	V
  	DC輸入電壓(VO=20，24V)	40
  IO	輸出電流	0.5	A
  Tstg	儲存溫度范圍	-65~+150	℃
  Top	工作結溫溫度范圍	0~+150







  國產穩壓電路 L78M20的電特性：

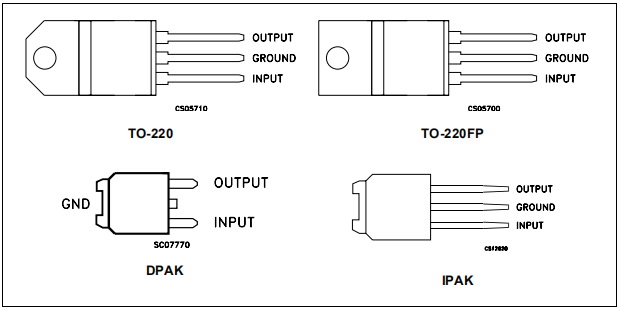

  國產穩壓電路 L78M20的引腳圖：









  ---
