低壓N溝道MOSFET 8205A TSSOP8 貼片場效應管

• 來源：宇芯電子 更新時間：2020-05-12 16:24:53點擊：6次

•


  低壓N溝道MOSFET 8205A TSSOP8 貼片場效應管







  貼片場效應管 8205A的描述：

         8205是共漏極N溝道增強型場效應管。具有快速開關，超低導通電阻和高性價比的特點。該器件適用于電池保護或低壓開關的電路。

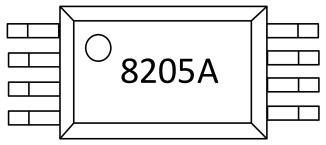

  貼片場效應管 8205A的引腳圖：









  貼片場效應管 8205A的特點：

  • R_DS(ON)≤28mΩ@V_GS=4.5V

  • 超低門電荷(典型23nC)

  • 低反向傳輸電容(CRSS=典型 150pF)

  • 快速切換功能

  • 提高dv/dt能力，高耐用性

  • 低導通電阻

  • 低驅動電流

  • 低柵極電壓2.5V

  • V_DS=20V

  • I_D=6A@V_GS=4.5V

  • 封裝形式：TSSOP8








  貼片場效應管 8205A的符號圖：









  貼片場效應管 8205A的應用：

  • 鋰電池充電保護

  • 電源管理

  • 便攜式設備

  • 負載開關








  貼片場效應管 8205A的極限值：

  參數	符號	參數	單位
  漏源電壓	VDSS	20	V
  柵源電壓	VGSS	±12
  漏極電流-連續	ID	6	A
  漏極電流-脈沖	IDM	20
  功耗	PD	1	W
  熱阻，結到環境	θJA	125	℃/W
  結溫	TJ	+150	℃
  存儲溫度	TSTG	-55~+150







  貼片場效應管 8205的電性參數：

  T_j=25℃，除非另有規定

  參數	符號	最小值	典型值	最大值	單位
  漏源擊穿電壓	BVDSS	20			V
  漏源漏電流	IDSS			1	uA
  柵源漏電流	IGSS			±100	nA
  柵極門限電壓	VGS(TH)	0.5		1.5	V
  漏源導通電阻 VGS=4.5V,ID=6A	RDS(ON)			28	mΩ
  漏源導通電阻 VGS=2.5V,ID=5.2A				42
  輸入電容	CISS		1035		pF
  輸出電容	COSS		320
  反向傳輸電容	CRSS		150
  開啟延遲時間	tD(ON)		30		ns
  開啟上升時間	tR		70
  關閉延遲時間	tD(OFF)		40
  關閉上升時間	tF		65
  柵極總電荷	QG		23		nC
  柵源電荷	QGS		4.5
  柵漏電荷	QGD		7







  貼片場效應管 8205的封裝外形尺寸：









  ---
