MOS管3401 P溝道場效應管 3401 SOT-23 貼片MOSFET

• 來源：宇芯電子 更新時間：2020-05-14 11:37:54點擊：6次

•


  P溝道MOS管 3401 SOT-23 貼片場效應管







  P溝道MOS管 3401的引腳：









  P溝道MOS管 3401的特點：

  • V_DS=-30V

  • I_D=-4.2A

  • R_DS(ON)＜55mΩ@V_GS=-10V

  • R_DS(ON)＜75mΩ@V_GS=-4.5V

  • 封裝：SOT-23







  P溝道MOS管 3401的應用：

  • 電池保護

  • 負載開關

  • 不間斷電源








  P溝道MOS管 3401的極限值：

  如無特殊說明，T_A=25℃

  參數	符號	數值	單位
  漏極-源極電壓	VDS	-30	V
  柵極-源極電壓	VGS	±12
  漏極電流-連續	ID	-4.2	A
  漏極電流-脈沖	IDM	-30
  總耗散功率	PD	1.2	W
  結溫	TJ	-55~150	℃
  儲存溫度	Tstg	-55~150	℃







  P溝道MOS管 3401的電特性：

  如無特殊說明，T_A=25℃

  特性參數	符號	最小值	典型值	最大值	單位
  漏極-源極擊穿電壓	BVDSS	-30			V
  柵極開啟電壓	VGS(th)	-0.7	-1	-1.3
  內附二極管正向壓降	VSD			-1.2
  零柵壓漏極電流 VGS=0V,VDS=-24V	IDSS			-1	uA
  柵極漏電流	IGSS			±100	nA
  靜態漏源導通電阻 ID=-4.2A,VGS=-10V	RDS(ON)		48	55	mΩ
  靜態漏源導通電阻 ID=-4A,VGS=-4.5V			56	75
  靜態漏源導通電阻 ID=-1A,VGS=-2.5V			72	90
  輸入電容	Ciss		880		pF
  輸出電容	Coss		105
  反向傳輸電容	Crss		65
  開啟時間	td(on)		7		ns
  開啟上升時間	tr		3
  開啟下降時間	tf		12
  關斷時間	td(off)		30

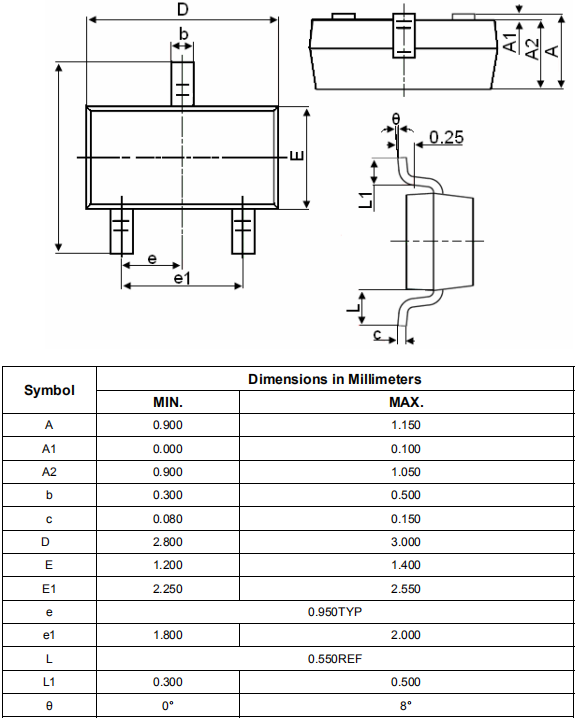

  P溝道MOS管 3401的封裝外形尺寸：









  ---
