  單向可控硅的常用種型號以及導通和關斷條件。




          單向可控硅是一種可控整流電子元件，能在外部控制信號作用下由關斷變?yōu)閷?dǎo)通，但一旦導通，外部信號就無法使其關斷，只能靠去除負載或降低其兩端電壓使其關斷。單向可控硅是由三個PN結PNPN組成的四層三端半導體器件與具有一個PN結的二極管相比，單向可控硅正向?qū)ㄊ芸刂茦O電流控制；與具有兩個PN結的三極管相比，差別在于可控硅對控制極電流沒有放大作用。

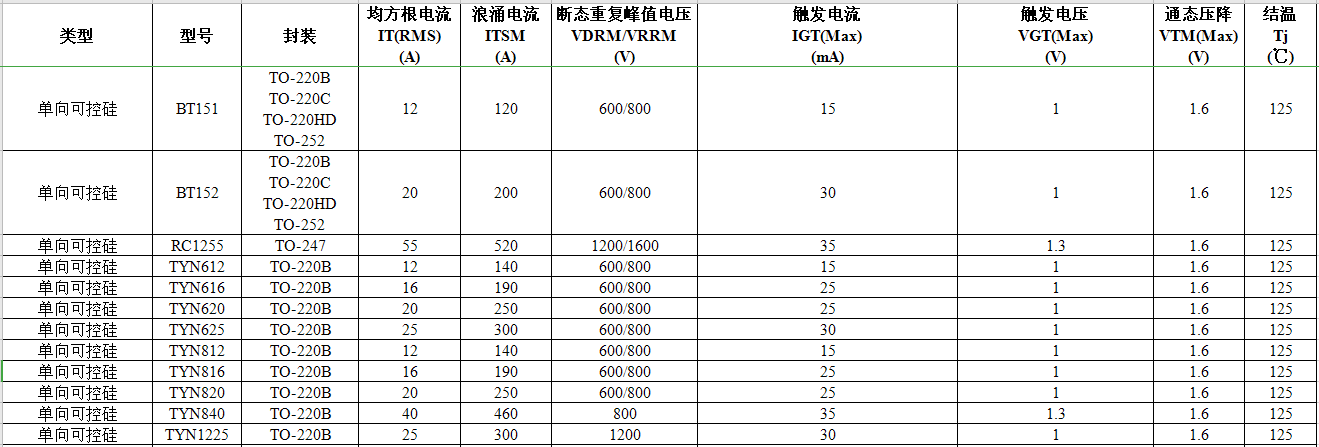

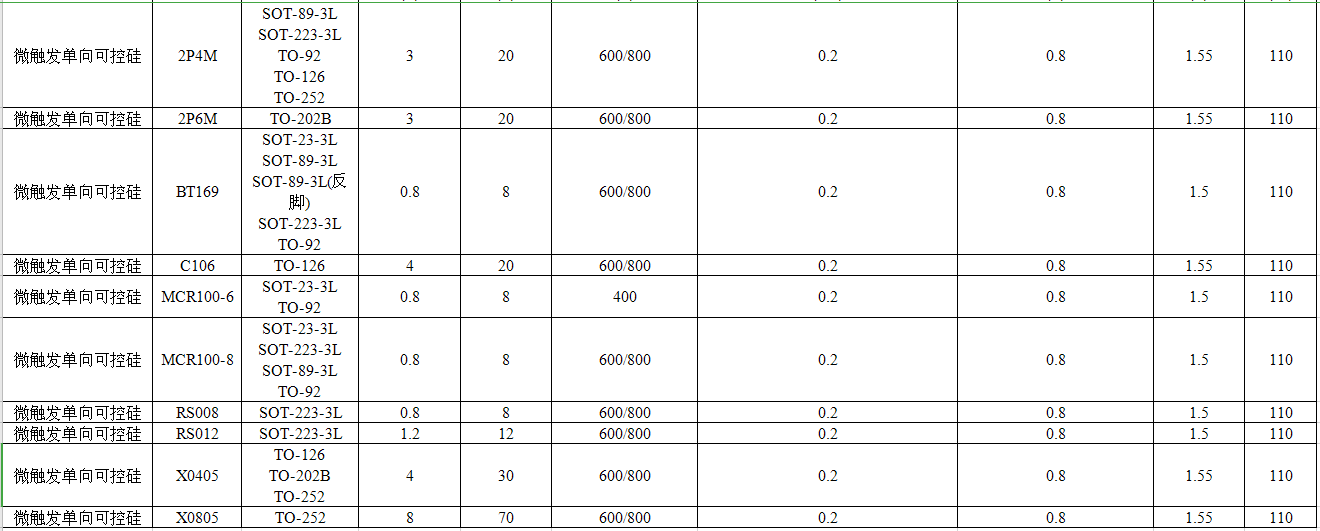

  一、單向可控硅的常用型號

          以下是關于單向可控硅的常用型號，希望對大家有所幫助。











  二、單向可控硅的導通和關斷條件

  狀態	條件	說明
  從關斷到導通	1、陽極電位高于是陰極電位 2、控制極有足夠的正向電壓和電流	兩者缺一不可
  維持導通	1、陽極電位高于陰極電位 2、陽極電流大于維持電流	兩者缺一不可
  從導通到關斷	1、陽極電位低于陰極電位 2、陽極電流小于維持電流	任一條件即可







  ---
