  正電壓穩壓IC 78M05 三端穩壓器78M05







  一、正電壓穩壓IC 78M05的描述：

          78M05是一款三端固定正向電壓穩定器，可固定輸出一定的電壓的特點使它的應用范圍很廣。78M05擁有5V的固定輸出電壓值。







  二、正電壓穩壓IC 78M05的應用：

  • 使用設備的穩壓電源

  • 通信設備的穩壓電源

  • 家電玩具的穩壓電源

  • 移動電話用的穩壓電源








  三、正電壓穩壓IC 78M05的特點：

  • 過剩輸出電流可達0.5A

  • 固定輸出電壓值：5V

  • 熱保護

  • 短路保護

  • 封裝形式：TO-220、TO-252(D-PAK)

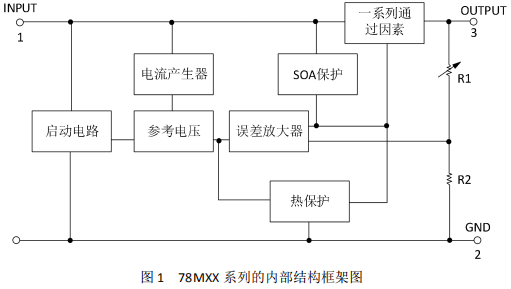

  四、正電壓穩壓IC 78M05的內部結構框圖：









  五、正電壓穩壓IC 78M05的極限值：

  除非有特殊要求，T_A=25℃

  參數	符號	數值	單位
  輸入電壓	VIN	35	V
  工作溫度	Topr	-40~+85	℃
  結溫	Tj	150
  存儲溫度	Tstg	-55~+150

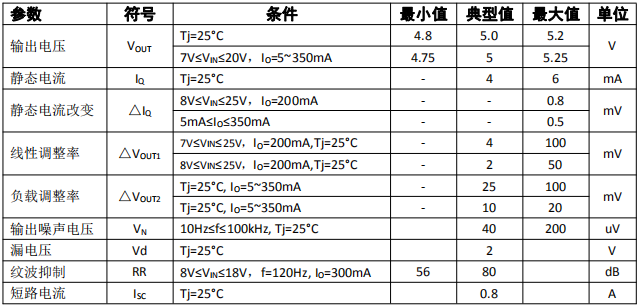

  六、正電壓穩壓IC 78M05的電特性：

  除非有特殊要求，V_IN=10V,I_O=350mA,-30℃＜Tj＜85℃,C1=0.33uF,Co=0.1uF









  七、正電壓穩壓IC 78M05的應用電路圖：






  注意：


  1. “VXX”定義輸出電壓，將數值代替XX即可

  2. 此處不需輸出電容來達到穩壓效果，它用來提高瞬態響應

  3. 如果穩壓器被放置離電源濾波器較遠處，則需要加CI












  八、正電壓穩壓IC 78M05的封裝外形尺寸：

  1. TO-220封裝：









  2.TO-252(D-PAK)封裝：









  ---
