8V正向電壓穩壓器 78M08 三端穩壓IC

• 來源：宇芯電子 更新時間：2020-05-28 11:27:55點擊：6次

•


  8V正向電壓穩壓器 78M08 三端穩壓IC







  一、三端穩壓IC 78M08的描述：

          78M08是一款三端固定正向電壓穩定器，固定輸出電壓值為8V，可固定輸出一定的電壓的特點使它的應用范圍很廣。







  二、三端穩壓IC 78M08的特點：

  • 過剩輸出電流可達0.5A、1A

  • 固定輸出電壓值：8V

  • 熱保護

  • 短路保護

  • 封裝形式：TO-220、TO-252(D-PAK)








  三、三端穩壓IC 78M08的應用領域：

  • 使用設備的穩壓電源

  • 通信設備的穩壓電源

  • 家電玩具的穩壓電源

  • 移動電話用的穩壓電源

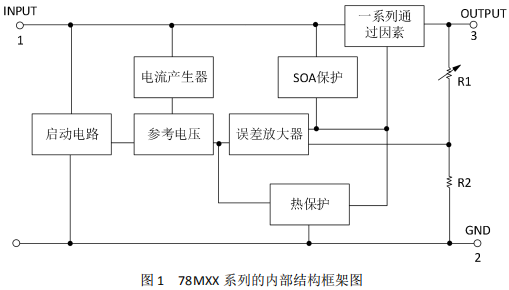

  四、三端穩壓IC 78M08的內部結構框圖：









  五、三端穩壓IC 78M08的極限值：

  除非有特殊要求，T_A=25℃


  • 輸入電壓 V_IN：35V

  • 工作溫度 T_opr：-40~+85℃

  • 貯存溫度 T_stg：-55~+150℃

  • 結溫 T_j：150℃








  六、三端穩壓IC 78M08的電特性：

  除非有特殊要求，V_IN=10V,I_O=350mA,-30℃＜T_j＜85℃,C1=0.33uF,Co=0.1uF

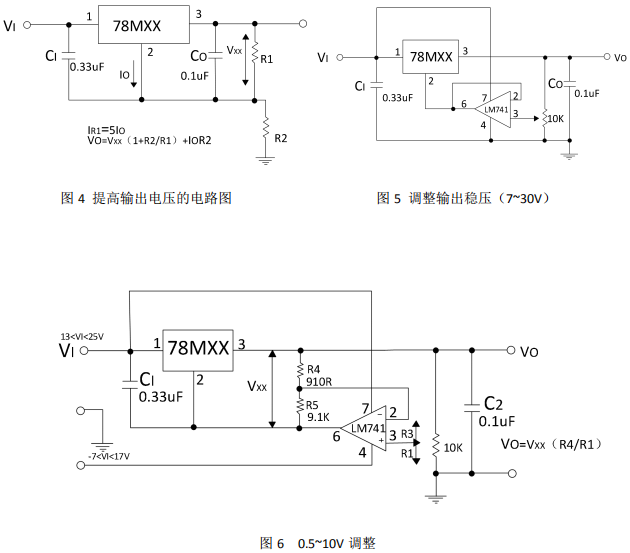

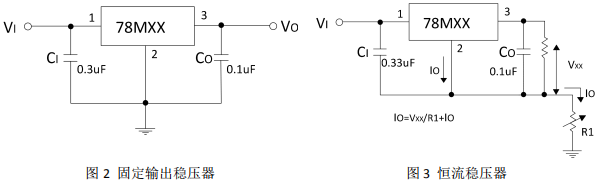

  七、三端穩壓IC 78M08的應用電路圖：






  注意：

  1. “VXX”定義輸出電壓，將數值代替XX即可

  2. 此處不需輸出電容來達到穩壓效果，它用來提高瞬態響應

  3. 如果穩壓器被放置離電源濾波器較遠處，則需要加CI













  ---
