  雙向可控硅Z0405 TO-202B 可控硅Z0405的數據參數

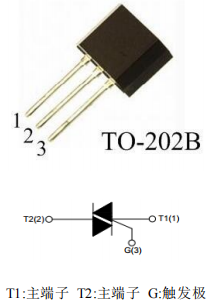

  雙向可控硅Z0405的引腳圖：









  雙向可控硅Z0405的應用領域：

          加熱控制器、馬達調速控制器、麻將機、攪拌機、直發器、面包機等家用電器







  雙向可控硅Z0405的特點：

  • NPNPN 五層結構的硅雙向器件

  • P 型對通擴散隔離

  • 臺面玻璃鈍化工藝

  • 背面多層金屬電極

  • 工作結溫高，換向能力強

  • 高電壓變化率 dV/dt

  • 大電流變化率 dI/dt

  • 符合 RoHS 規范

  • 封裝形式：TO-202B








  雙向可控硅Z0405的極限值(T_CASE=25℃)：

  符號	參數	數值	單位
  VDRM/VRRM	斷態重復峰值電壓	600/800	V
  IT(RMS)	通態均方根電流	4	A
  ITSM	通態不重復浪涌電流	20
  I2t	I2t 值	2.2	A2s
  dIT/dt	通態電流臨界上升率	20	A/μs
  IGM	門極峰值電流	1.2	A
  PG(AV)	門極平均功率	0.2	W
  TSTG	存儲溫度	-40~+150	℃
  Tj	工作結溫	-40~+125







  雙向可控硅Z0405的電特性：

  符號	參數	數值	單位
  IGT	門極觸發電流	≤5	mA
  VGT	門極觸發電壓	≤1.3	V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤5	mA
  IL	擎住電流 I-III-IV	≤10
  	擎住電流 II	≤15
  dVD/dt	斷態電壓臨界上升率	≥20	V/μs
  VTM	通態壓降	≤1.55	V

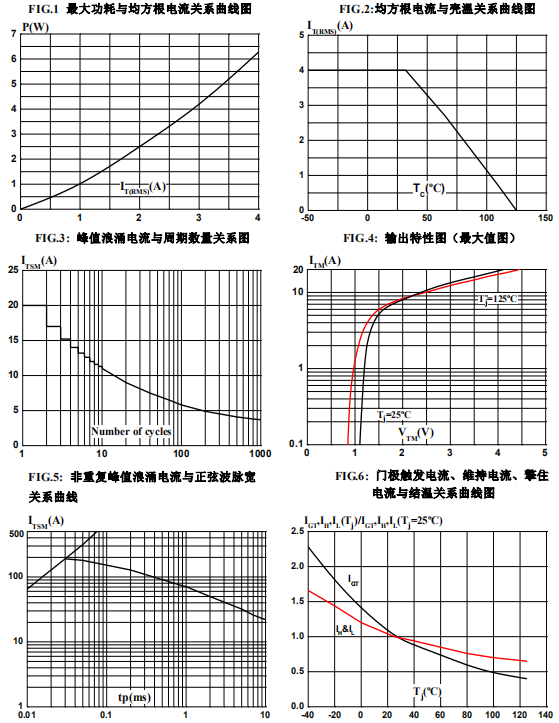

  雙向可控硅Z0405的參數特性曲線：

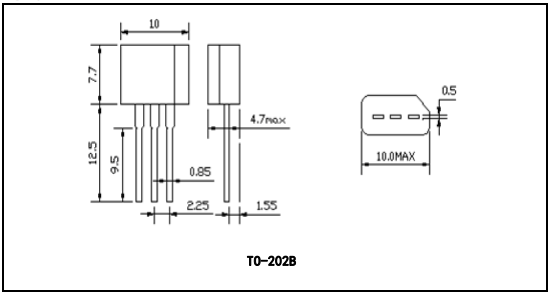

  雙向可控硅Z0405的封裝外形尺寸：









  ---
