雙N溝道場效應管 GM8810 TSSOP-8 國產MOS管8810

• 來源：宇芯電子 更新時間：2020-06-28 10:00:33點擊：6次

•


  雙N溝道場效應管 GM8810 TSSOP-8 國產MOS管8810

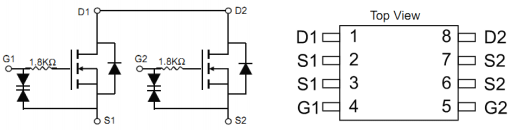

  雙N溝道場效應管 GM8810的內部結構：









  雙N溝道場效應管 GM8810的特點：

  • 低導通電阻和最大直流電流能力

  • 超高元胞密度設計

  • R_DS(ON)≤20mΩ@VGS=4.5V

  • R_DS(ON)≤23mΩ@VGS=2.5V

  • 封裝形式：TSSOP-8








  雙N溝道場效應管 GM8810的應用：

          GM8810場效應管應用于筆記本電源管理、便攜式設備、電池電源系統、DC/DC變換、負載開關應用。







  雙N溝道場效應管 GM8810的極限值：

  參數	符號	數值	單位
  漏極-源極電壓	BVDSS	20	V
  柵極-源極電壓	VGS	±8
  漏極電流-連續	ID	7	A
  漏極電流-脈沖	IDM	25
  總耗散功率 TC=25℃	PTOT	1.5	W
  總耗散功率 TC=70℃		1
  熱阻	RθJA	83	℃/W
  結溫/存儲溫度	TJ,Tstg	-55~150	℃







  雙N溝道場效應管 GM8810的電特性：

  如無特殊說明，溫度為25℃

  參數	符號	最小值	典型值	最大值	單位
  漏源擊穿電壓	BVDSS	20			V
  漏源漏電流	IDSS			1	uA
  柵源漏電流	IGSS			±10	uA
  柵極門限電壓	VGS(TH)	0.4		1.1	V
  漏源導通電阻 VGS=4.5V,ID=7A	RDS(ON)		16	20	mΩ
  漏源導通電阻 VGS=2.5V,ID=6.5A			18	23
  內附二極管正向壓降	VSD			1	V
  輸入電容	CISS		1295		pF
  輸出電容	COSS		160
  反向傳輸電容	CRSS		87
  開啟延遲時間	tD(ON)		280		ns
  開啟上升時間	tR		328
  關閉延遲時間	tD(OFF)		3760
  關閉上升時間	tF		2240
  柵源電荷	QGS		4.2		nC
  柵漏電荷	QGD		2.6

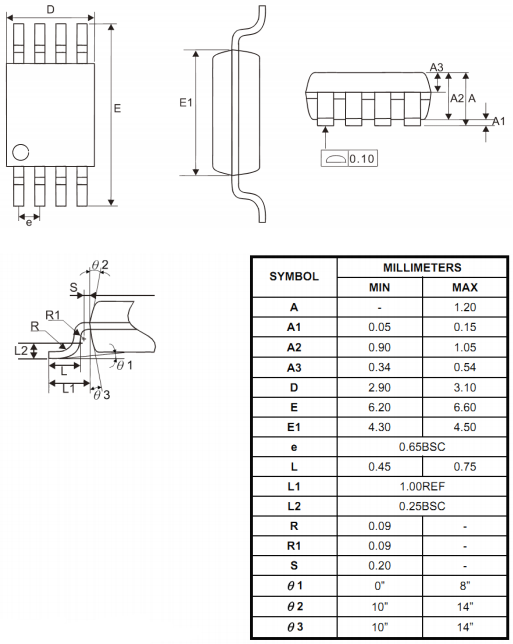

  雙N溝道場效應管 GM8810的外形封裝尺寸：









  ---
