  T405是什么可控硅？它的具體參數是什么？







  可控硅 T405的極限參數(T_CASE=25℃)：

  • 斷態重復峰值電壓 V_DRM/V_RRM ---------------------------------------- 600/800V

  • 通態均方根電流 I_T(RMS) ------------------------------------------------- 4A

  • 通態電流臨界上升率 dI_T/dt --------------------------------------------- 50A/μs

  • 門極峰值電流 I_GM ------------------------------------------------------- 4A

  • 門極峰值功率 P_GM  ----------------------------------------------------- 4W

  • 門極平均功率 P_G(AV) --------------------------------------------------- 1W

  • 存儲溫度 T_STG ---------------------------------------------------------- -40~+150℃

  • 工作結溫 T_J ------------------------------------------------------------- -40~+125℃








  可控硅 T405的引腳圖：









  可控硅 T405的應用領域：

         T405可控硅應用于：加熱控制器、馬達調速控制器、麻將機、攪拌機、直發器、面包機等家用電器。

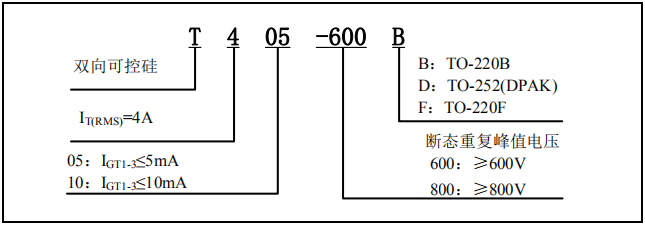

  可控硅 T405的標識說明：









  可控硅 T405的電特性：

  符號	參數	數值	單位
  IGT	門極觸發電流	≤5	mA
  VGT	門極觸發電壓	≤1.3	V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤10	mA
  IL	擎住電流 I-III	≤10
  	擎住電流 II	≤15
  dVD/dt	斷態電壓臨界上升率	≥20	V/μs
  VTM	通態壓降	≤1.55	V







  可控硅 T405的參數曲線：









  ---
