使用雙向可控硅有哪些原則？

• 來源：宇芯電子 更新時間：2020-07-07 15:31:05點擊：6次

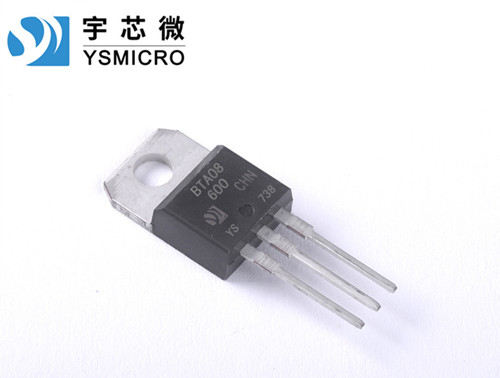

•      雙向可控硅是在普通可控硅的基礎上發展而成的，它不僅能代替兩只反極性并聯的可控硅，而且僅需一個觸發電路，是比較理想的交流開關器件。其英文名稱TRIAC即三端雙向交流開關之意。那么使用雙向可控硅有哪些原則？



       1、為了導通閘流管（或雙向可控硅），要有門極電流≧IGT，直至負載電流達到≧IL。這條件要滿足，并按可能遇到低的溫度考慮。




       2、要斷開（切換）閘流管（或雙向可控硅），負載電流間，使能回復至截止?fàn)顟B(tài)。在可能的運行溫度下要滿足上述條件。




       3、設計雙向可控硅觸發電路時，只要有可能，就要避開3+象限（WT2-，+）。




       4、為減少雜波吸收，門極連線長度降低。返回線直接連至MT1（或陰極）。若用硬線，用螺旋雙線或屏蔽線。門極和MT1間加電阻1kΩ或更小。高頻旁路電容和門極間串接電阻。另一解決辦法，選用H系列低靈敏度雙向可控硅。




       5、若dVD/dt或dVCOM/dt可能引起問題，在MT1和MT2間加入RC緩沖電路。若高dICOM/dt可能引起問題，加入一幾mH的電感和負載串聯。另一種解決辦法，采用Hi-Com雙向可控硅。




       6、假如雙向可控硅的VDRM在嚴重的、異常的電源瞬間過程中有可能被超出，采用下列措施之一：負載上串聯電感量為幾μH的不飽和電感，以限制dIT/dt；用MOV跨接于電源，并在電源側增加濾波電路。




       7、選用好的門極觸發電路，避開3+象限工況，可以的大限度提高雙向可控硅的dIT/dt承受能力。




       8、若雙向可控硅的dIT/dt有可能被超出，負載上串聯一個幾μH的無鐵芯電感或負溫度系數的熱敏電阻。另一種解決辦法：對電阻性負載采用零電壓導通。




       9、器件固定到散熱器時，避免讓雙向可控硅受到應力。固定，然后焊接引線。不要把鉚釘芯軸放在器件接口片一側。




       10、為了長期可靠工作，應保證Rthj-a足夠低，維持Tj不高于Tjmax，其值相應于可能的高環境溫度。







  ---
