四路驅動IC LC2504 國產達林頓管

• 來源：宇芯電子 更新時間：2020-07-11 16:30:31點擊：6次

•


  四路驅動IC LC2504 國產達林頓管







  四路驅動IC LC2504的概述：

          LC2504是內置三端穩壓器的四路達林頓驅動電路。該電路內部集成了78L05三端穩壓器，可提供穩定的5V輸出電源。其內部集成的達林頓驅動電路針對開關型電感負載（繼電器）進行了優化設計，集成的續流二極管能吸收繼電器關斷時產生的電壓尖峰。單路達林頓驅動電路可輸出300mA電流，將達林頓管并聯可實現更高的輸出電流能力。該電路可廣泛應用于繼電器驅動照明驅動、顯示屏驅動（LED）、線性驅動器和邏輯緩沖器。







  四路驅動IC LC2504的特點：

  • 單路集電極輸出電流：300mA

  • 耐高壓：30V

  • 輸入兼容TTL/CMOS邏輯信號

  • 集成78L05三端穩壓器

  • 廣泛應用于繼電器驅動

  • 封裝形式：DIP14、SOP14、QIPAI16

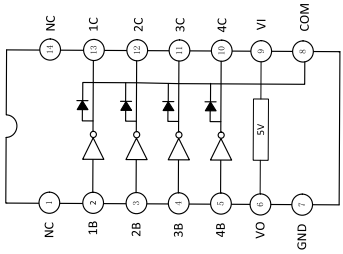

  四路驅動IC LC2504的邏輯框圖：



  注：LC2504的DIP14、SOP14封裝中1腳、14腳為空腳，Qipai16封裝中的1腳、2腳、15腳、16腳為空腳。

  DIP-14	引腳名稱	引腳功能
  1、14	NC	空腳
  2~5	1B、2B、3B、4B	驅動電路第1、2、3、4路輸入管腳
  6	VO	78L05輸出穩壓端
  7	GND	地
  8	COM	驅動電路公共端
  9	VI	78L05輸入穩壓端
  10~13	4C、3C、2C、1C	驅動電路第4、3、2、1路輸出管腳







  四路驅動IC LC2504的極限值：

  除非有特殊要求，T_A=25℃

  參數	符號	數值	單位
  驅動輸出端CE電壓	VCE	30	V
  鉗位二極管反向耐壓	Cd	30
  輸入電壓	VI	30
  集電極電流(連續電流)	IC	300	mA
  基極電流(連續電流)	IB	20
  結溫	TJ	150	℃
  工作環境溫度	Topt	-20~+85
  貯存溫度	Tstg	-55~+150







  四路驅動IC LC2504的電特性：

  除非有特殊要求，T_A=25℃









  ---
