  高壓可控硅 BTA24 可控硅的封裝管腳圖







  高壓可控硅 BTA24的封裝管腳圖：









  高壓可控硅 BTA24的應用領域：

          BTA24可控硅應用于：加熱控制器、彩燈控制器、電飯煲、燃?xì)恻c(diǎn)火器、電風扇調速器等...








  高壓可控硅 BTA24的極限值：

  • 斷態重復峰值電壓 V_DRM/V_RRM：600/800V

  • 通態均方根電流 I_T(RMS)：25A

  • 通態不重復浪涌電流 I_TSM：250A

  • 通態電流臨界上升率 dI_T/dt：50A/μs

  • 門極峰值電流 I_GM：4A

  • 門極平均功率 P_G(AV)：1W

  • 存儲溫度 T_STG：-40~+150℃

  • 工作結溫 T_j：-40~+125℃








  高壓可控硅 BTA24的電特性：


  符號	參數	數值		單位
  		CW	BW
  IGT	門極觸發電流	≤35	≤50	mA
  VGT	門極觸發電壓	≤1.3		V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤50	≤75	mA
  IL	擎住電流  I-III	≤60	≤80	mA
  	擎住電流 II	≤80	≤90
  dVD/dt	斷態電壓臨界上升率	≥500	≥1000	V/μs
  VTM	通態壓降	≤1.55		V

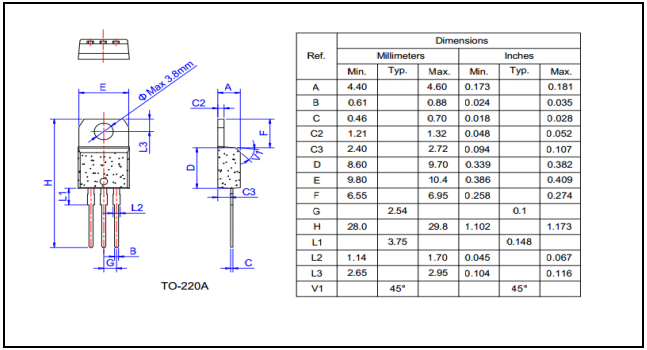

  高壓可控硅 BTA24的封裝外形尺寸：









  ---
