使用萬用表如何判斷雙向可控硅好壞？

• 來源：宇芯電子 更新時間：2020-07-23 19:41:48點擊：6次

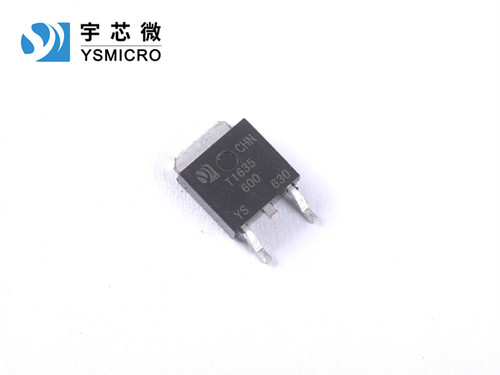

•         雙向可控硅可被認為是一對反并聯連接的普通可控硅的集成，工作原理與普通單向可控硅相同。是在普通可控硅的基礎上發展而成的，它不僅能代替兩只反極性并聯的可控硅，而且僅需一個觸發電路，是比較理想的交流開關器件。那么使用萬用表如何判斷雙向可控硅好壞？



          1、T2極的確定：用萬用表R*1檔或R*100檔，分別測量各管腳的反向電阻，其中若測得兩管腳的正反向電阻都很?。s100歐姆左右），即為T1和G極，而剩下的一腳為T2極。




          2、T1和G極的區分：將這兩極其中任意一極假設為T1極而另一極假設為G極，萬用表設置為R*1檔，用兩表筆（不分正負極）分別接觸已確定的T2極和假設的T1極，并將接觸T1的表筆同時接觸假設的G極，在保證不斷開假設的T1極的情況下，斷開假設的G極，萬用表仍顯示導通狀態。




          3、將表筆對換，用同樣的方法進行測量，如果萬用表仍然顯示同樣的結果，那么所假設的T1極和G極是正確的。如果在保證不斷開假設的T1極的情況下，斷開假設的G極，萬用表顯示斷開狀態，說明假設的T1和G極相反了，從新假設再進行測量，結果一定正確。




          如果測量不出上述結果，說明該雙向可控硅是壞的。這種方法雖然不能測出具體參數，但判斷是否可用還是可行的。






  ---
