  涓流充電時鐘IC DS1302 時鐘芯片介紹







  涓流充電時鐘IC DS1302的描述：

          DS1302 可慢速充電實時時鐘芯片包含實時時鐘/日歷和 31 字節的非易失性靜態 RAM。它經過一個簡單的串行接口與微處理器通信。實時時鐘/日歷可對秒，分，時，日，周，月，和年進行計數，對于小于31 天的月，月末的日期自動進行調整，還具有閏年校正的功能。時鐘可以采用 24 小時格式或帶 AM（上午）/PM（下午）的 12 小時格式。31 字節的 RAM 可以用來臨時保存一些重要數據。使用同步串行通信，簡化了 DS1302 與微處理器的通信。與時鐘/RAM 通信僅需 3 根線：（1）RST（復位），（2）I/O（數據線）和（3）SCLK（串行時鐘）。數據可以以每次一個字節的單字節形式或多達 31 字節的多字節形式傳輸。DS1302能在非常低的功耗下工作，消耗小于 1μW 的功率便能保存數據和時鐘信息。







  涓流充電時鐘IC DS1302的特點：

  • 可對秒，分，時，日，周，月以及帶閏年補償?shù)哪赀M(jìn)行計數

  • 用于高速數據暫存的31字節非易失性RAM

  • 寬工作電源電壓范圍：2~5.5V

  • 2.5V時耗電小于300nA

  • 用于時鐘或RAM數據讀/寫的單字節或多字節數據傳送方式

  • 簡單的3線接口與單片機通信

  • TTL兼容(VCC=5V)

  • 可選的工業溫度范圍-40℃至+85℃

  • 封裝形式：DIP8和SOP8







  涓流充電時鐘IC DS1302的引腳說明：




  管腳序號	符號	功能	管腳序號	符號	功能
  1	VCC2	主用電源	5	RST	復位
  2	X1	32.768kHz 晶體	6	I/O	數據輸入/輸出
  3	X2	32.768kHz 晶體	7	SCLK	串行時鐘輸入
  4	GND	地	8	VCC1	備用電源







  涓流充電時鐘IC DS1302的極限參數：




  參數名稱	符號	數值	單位
  引腳對地電壓	VP	-0.5~+7	V
  工作溫度	TA	0~70	℃
  貯存溫度	TS	-55~+175
  焊接溫度	TH	260(10秒)







  涓流充電時鐘IC DS1302的直流運行條件：

  （TA=0℃~70℃）




  參數名稱	符號	測試條件	MIN值	MAX值	單位
  供給電源電壓	VCC1，VCC2		2	5.5	V
  邏輯1輸入電壓	VIH		2	VCC+0.3	V
  邏輯0輸入電壓	VIL	VCC=2V	-0.3	+0.3	V
  		VCC=5V	-0.3	+0.8	V

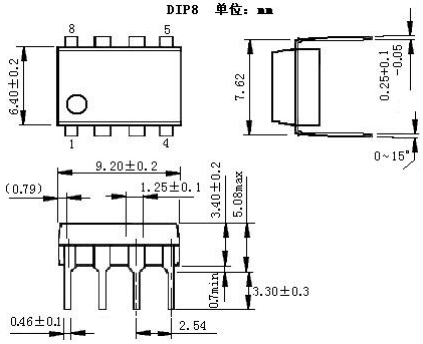

  涓流充電時鐘IC DS1302的封裝外形尺寸圖：















  ---
