國產雙運放 LM258 8腳放大器 LM258的規格書

• 來源：宇芯電子 更新時間：2020-07-27 14:02:18點擊：6次

•


  國產雙運放 LM258 8腳放大器 LM258的規格書







  國產雙運放 LM258的概述：

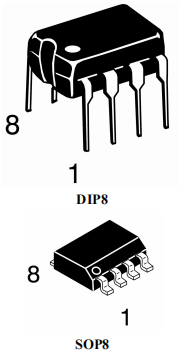

          LM258是由兩個獨立的高增益運算放大器組成?？梢允菃坞娫垂ぷ鳎部梢允请p電源工作，電源的功耗電流與電源電壓大小無關。應用范圍包括音頻放大器、工業控制、DC增益部件和所有常規運算放大電路。LM258采用DIP8或SOP8封裝形式。







  國產雙運放 LM258的特點：

  • 可單電源或雙電源工作

  • 包含兩個運算放大器

  • 邏輯電路匹配

  • 功耗小

  • 頻率范圍寬








  國產雙運放 LM258的引腳圖：

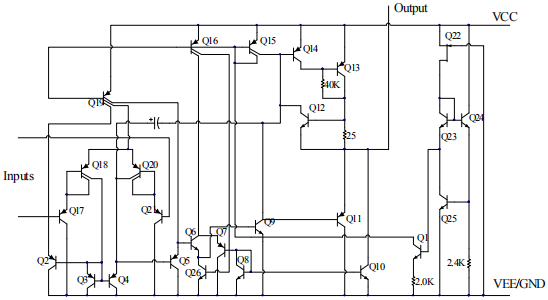

  國產雙運放 LM258的功能框圖(每路運放)：









  國產雙運放 LM258的極限值(絕對最大額定值，若無其它規定，Tamb=25℃)：



  注1：不能超過最大結溫。

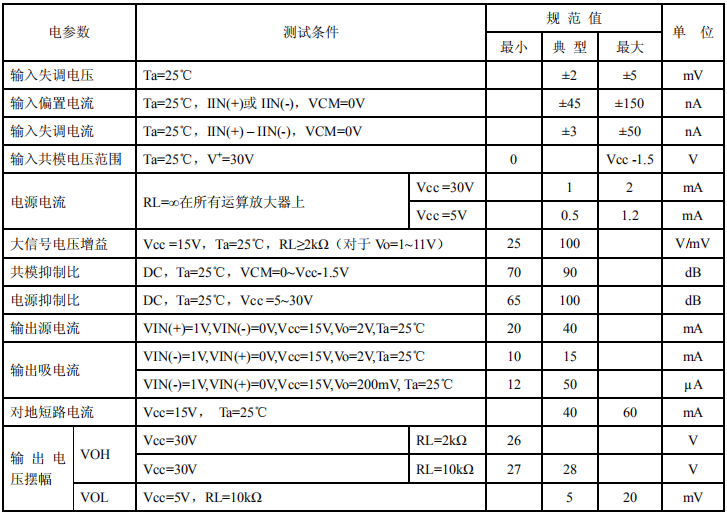

  國產雙運放 LM258的電特性(若無其它規定，Vcc=5V)：









  國產雙運放 LM258的典型應用圖：









  ---
