國產替代運算放大器芯片說明書
LM258 低功耗雙運算放大器：
1、概述
LM258是由兩個獨立的高增益運算放大器組成?？梢允菃坞娫垂ぷ?，也可以是雙電源工作，電源的功耗電流與電源電壓大小無關。應用范圍包括音頻放大器、工業控制、DC增益部件和所有常規運算放大電路。LM258采用DIP8或SOP8封裝形式。
2、特點：
可單電源或雙電源工作
包含兩個運算放大器
邏輯電路匹配
功耗小
頻率范圍寬
3、管腳排列圖：
LM321 單通道運算放大器：
1、概述：
LM321是一款通用單通道運算放大器，具有內部補償和真正的差分輸入級。該運算放大器具有3 V至32 V的寬電源電壓，適用于單電源，±1.5至±16 V（適用于分離電源），適合各種應用。即使在高達1.5 nF的大容性負載下，LM321的單位增益也很穩定。 LM321采用節省空間的 SOT23-5封裝。
2、特點：
寬電源電壓范圍：3V~32V
短路保護輸出
真正的差分輸入階段
低輸入偏置電流
內部補償
單身和分離供應操作
1.5nF電容負載時單位增益穩定
3、管腳排列圖：
LM324 四路運算放大器：
1、概述：
LM324內部包括有四個獨立的、高增益、內部頻率補償?shù)乃倪\算放大器，適合于電源電壓范圍很寬的單電源使用，也適用于雙電源工作模式，在推薦的工作條件下，電源電流與電源電壓無關。它的使用范圍包括傳感放大器、直流增益模組和其他所有可用單電源供電的使用運算放大器的場合。
2、特點：
工內置頻率補償回路
直流電壓增益高(約 100dB)
單位增益頻帶寬(約 1MHz)
電源電壓范圍寬：單電源：3~32V、雙電源：±1.5~±16V
低功耗電流 0.5mA，適合于電池供電
輸出電壓擺幅大(0至Vcc-1.5V)
封裝形式：DIP14、SOP14

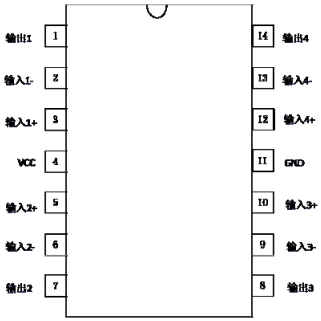

3、管腳排列圖：
LM358 雙運算放大器：
1、概述：
LM358內部包括有兩個獨立的、高增益、內部頻率補償?shù)碾p運算放大器，適合于電源電壓范圍很寬的單電源使用，也適用于雙電源工作模式，在推薦的工作條件下，電源電流與電源電壓無關。它的使用范圍包括傳感放大器、直流增益模組，音頻放大器、工業控制、DC增益部件和其他所有可用單電源供電的使用運算放大器的場合。
2、特點：
內置頻率補償回路
直流電壓增益高(約 100dB)
單位增益頻率寬(約 1MHz)
電源電壓范圍寬：單電源(3~36V)、雙電源(±1.5~±18V)
低功耗電流0.5mA，適合于電池供電
低輸入偏置電流 45nA
低輸入失調電壓 2mV
共模輸入電壓范圍寬，接近地電平
差模輸入電壓范圍寬，等于電源電平范圍
輸出電壓擺幅大(0至VCC-1.5V)
封裝形式：DIP8、SOP8
3、管腳排列圖：
