國產三端穩壓器 78L05 SOT89-3 貼片穩壓IC的引腳圖

• 來源：宇芯電子 更新時間：2020-08-06 15:46:21點擊：6次

•


  國產三端穩壓器 78L05 SOT89-3 貼片穩壓IC的引腳圖







  國產三端穩壓器 78L05的描述：

          78L05是一顆三端穩壓電源調整器，能被用作齊納二極管/電阻器組合替換。它提供二個數量級的有效的產品改善阻抗，低靜態電流。這些特性使穩壓器可以給本機或板卡穩壓提供一個很好的解決噪聲干擾問題的方案。78L05提供一個極好計算機主板立體聲電源解決方案。







  國產三端穩壓器 78L05的引腳圖：









  國產三端穩壓器 78L05的主要特點：

  • 輸出電流可達 100mA

  • 輸出電壓可達 5V

  • 輸出進度可達 ±4%

  • 簡單的外圍電路

  • 靜電防護 ESD 可達 2.7KV

  • 封裝形式：SOT89-3、TO-92、SOP-8







  國產三端穩壓器 78L05的應用：

  • 網絡產品

  • DVD-ROM，CD-ROM

  • 聲卡和電腦主板

  • 線性穩壓源

  • 控制器








  國產三端穩壓器 78L05的封裝腳位圖：









  國產三端穩壓器 78L05的典型應用線路圖：









  國產三端穩壓器 78L05的極限值：

  • 功耗 P ---------------------------------------------------- 0.75W

  • 輸入電壓 V_IN -------------------------------------------- 18V

  • 烙鐵焊接溫度(10秒) T_LEAD ----------------------------- 260℃

  • 工作溫度范圍 T_J ----------------------------------------- 0~+125℃

  • 存儲溫度 T_STG -------------------------------------------- -65~+150℃

  • 靜電防護 V_ESD -------------------------------------------- 2.7KV

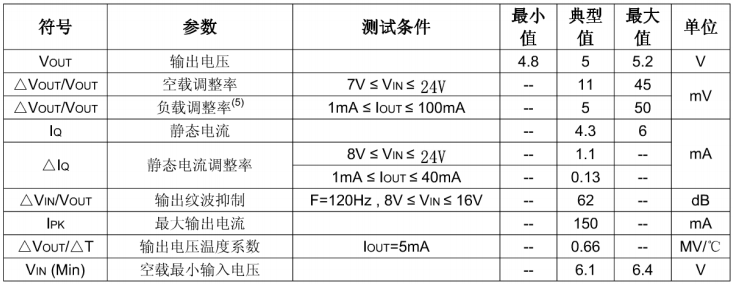

  國產三端穩壓器 78L05的電特性：

  VIN=10V;IOUT=10mA;CIN=0.33μF;COUT=0.1μF;TJ=25℃有特殊說明的除外。

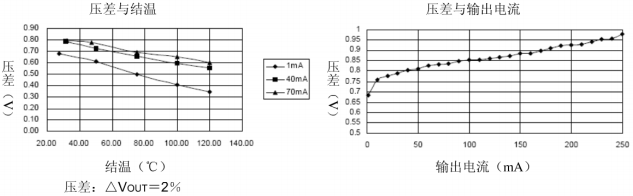

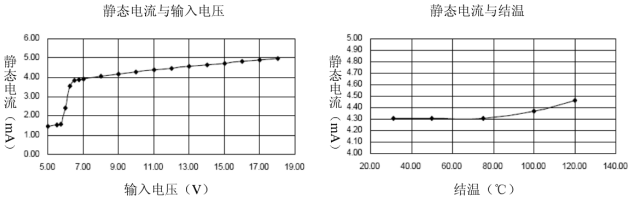

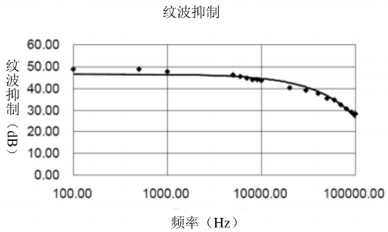

  國產三端穩壓器 78L05的特性曲線：

  VIN=10V;IOUT=40mA;CIN=0.33μF;COUT=0.1μF;TJ=25℃有特殊說明的除外。

















  ---
