  TYN620 20A單向可控硅 TYN620中文規格書







  20A單向可控硅 TYN620的特點：

  • PNPN 四層結構的硅單向器件

  • P 型對通擴散隔離

  • 臺面玻璃鈍化工藝

  • 背面多層金屬電極

  • 符合 RoHS 規范

  • 封裝形式：TOI-220B








  20A單向可控硅 TYN620的引腳圖：









  20A單向可控硅 TYN620的應用領域：

  • 摩托車調壓器

  • LED 燈控制器

  • 交流電開關

  • 交直流電源變換

  • 直發器








  20A單向可控硅 TYN620的極限值(T_CASE=25℃)：

  • 斷態重復峰值電壓 V_DRM/V_RRM：600/800V

  • 通態平均電流 I_T(AV)：13A

  • 通態均方根電流 I_T(RMS)：20A

  • 通態不重復浪涌電流 I_TSM：250A

  • 通態電流臨界上升率 dI_T/dt：50A/μs

  • 門極峰值電流 I_GM：4A

  • 門極平均功率 P_G(AV)：1W

  • 存儲溫度 T_STG：-40~+150℃

  • 工作結溫 T_j：-40~+125℃








  20A單向可控硅 TYN620的電特性：

  • 門極觸發電流 I_GT：2~25mA

  • 門極觸發電壓 V_GT：1V

  • 門極不觸發電壓 V_GD：0.2V

  • 維持電流 I_H：40mA

  • 擎住電流 I_L：60mA

  • 斷態電壓臨界上升率 dV_D/dt：200V/μs

  • 通態壓降 V_TM：1.6V

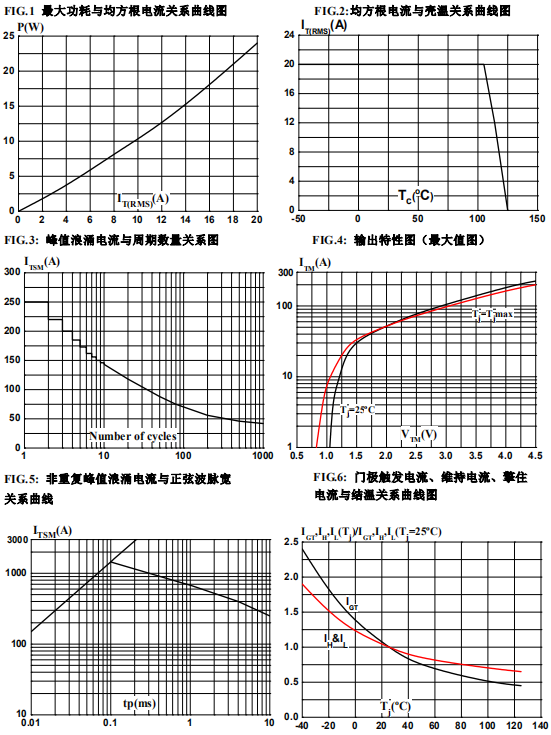

  20A單向可控硅 TYN620的參數特性曲線：









  ---
