可控硅產品應用說明及參數

• 來源：宇芯電子 更新時間：2020-08-11 11:22:08點擊：6次

•


  可控硅產品應用說明及參數







  一、可控硅的概述：

          可控硅是可控硅整流元件的簡稱(亦稱晶閘管)，是一種具有三個 PN 結的四層結構的半導體器件，雙向可控硅是一種 NPNPN 五層結構的半導體器件?？煽毓枋菍儆诎肟氐碾娏骺刂破骷?。







  二、可控硅的分類：

          普通可控硅(單向可控硅 SCR、雙向可控硅 TRIAC)、門極關斷(GTO)可控硅、逆導可控硅、快速可控硅、光控可控硅等。







  三、可控硅的功能：

         可控硅整流、逆變、變頻、調壓、調溫、無觸點開關等。








  四、可控硅的應用領域：

         家用電器中的調光燈、調速風扇、空調機、電冰箱、洗衣機、照相機、組合音響、聲光控電路、定時控制器、燃?xì)恻c(diǎn)火器、玩具裝置、電動工具、摩托車點火器、調壓器及工業控制等都大量使用了可控硅器件。








  五、可控硅的封裝形式：

          TO-220A、TO-220B、TO-220C、TO-220F、TO-92、TO-126、TO-126P、TO-202、TO-3P、SOT-23、SOT-89、SOT-223、TO-251、TO-252、TO-263、等







  六、可控硅的產品應用：

  1、洗衣機：控制電機正反轉、進水閥、排水閥




  功能框圖：









  洗衣機常用型號及參數：


  型號	封裝外形	類別	觸發電流 (IGT3)	VDRM/VRRM
  Z0409	TO-202	雙向/4Q	＜5mA	≥800V
  BTA06	TO-220F	雙向/3Q	15-25mA	≥800V
  BTA08	TO-220F	雙向/3Q	15-25mA	≥800V
  BTA12	TO-220F	雙向/3Q	15-25mA	≥800V
  BTA16	TO-220F	雙向/3Q	15-30mA	≥800V







  2、電風扇：控制電機(馬達)轉速開關以及搖頭電機開關




  功能框圖：









  電風扇常用型號及參數：

  型號	封裝外形	類別	觸發電流 (IGT3)	VDRM/VRRM
  MAC97A6	TO-92	雙向/4Q	≤3mA	≥600V
  MAC97A8	TO-92	雙向/4Q	≤3mA	≥800V
  BT131	TO-92 SOT-223-3L	雙向/4Q	≤3mA	≥800V
  BT134	TO-126	雙向/4Q	≤4mA	≥800V
  BT136	TO-220B	雙向/4Q	≤4mA	≥800V







  3、電飯煲：加熱溫度控制




  功能框圖：









  電飯煲常用型號及參數：

  型號	封裝外形	類別	觸發電流 (IGT3)	VDRM/VRRM
  BT131	TO-92	雙向/4Q	≤3mA	≥650V
  BT137	TO-220C	雙向/4Q	3-6mA	≥700V
  BT138	TO-220C	雙向/4Q	4-7mA	≥700V
  BT139	TO-220C	雙向/4Q	4-8mA	≥700V







  4、豆?jié){機：控制電機轉動、加熱器加熱




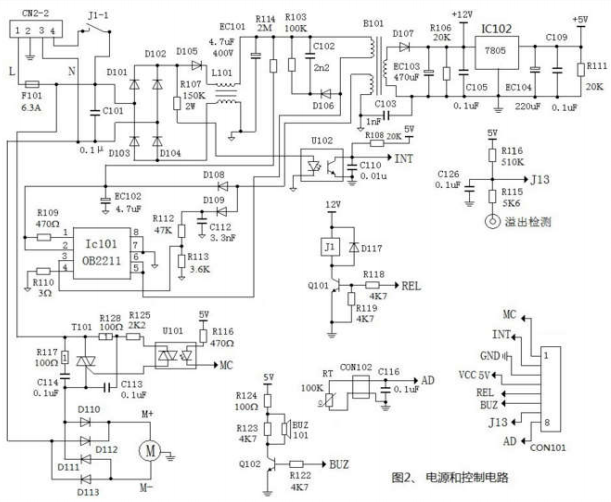

  功能框圖：









  豆?jié){機常用型號及參數：

  型號	封裝外形	類別	觸發電流	VDRM/VRRM
  BTA12	TO-220F	雙向/3Q	15-25mA	≥800V
  BTA16	TO-220F	雙向/3Q	15-25mA	≥800V







  5、吸塵器、榨汁機、電動工具：調節電機(馬達)速度




  功能框圖：









  吸塵器、榨汁機、電動工具常用型號及參數：

  型號	封裝外形	類別	觸發電流 (IGT3)	VDRM/VRRM
  吸塵器
  BTA06	TO-220A	雙向/3Q	15-25mA	≥700V
  BTA08	TO-220A	雙向/3Q	15-25mA	≥700V
  T810	TO-252	雙向/3Q	18-25mA	≥650V
  BTA12	TO-220A	雙向/3Q	15-28mA	≥800V
  BTA16	TO-220A	雙向/3Q	15-28mA	≥800V
  BTA20	TO-220A	雙向/3Q	15-28mA	≥800V
  榨汁機
  BT137	TO-220C TO-220B	雙向/3Q	3-6mA	≥700V
  BT137	TO-220B	雙向/3Q	5-10mA	≥700V
  BT138	TO-220C	雙向/3Q	3-7mA	≥700V
  T810	TO-252	雙向/3Q	4-8-10mA	≥700V
  BTA12	TO-220F	雙向/3Q	15-25mA	≥800V
  BTA16	TO-220F	雙向/3Q	15-25mA	≥800V
  BTA16	TO-220F	雙向/3Q	15-28mA	≥800V
  BTA20	TO-220A	雙向/3Q	15-28mA	≥800V
  電動工具
  Z0409	TO-202	雙向/4Q	IGT4：6-10mA	≥700V
  BTB04	TO-220B	雙向/3Q	5-10mA	≥700V
  BTB04	TO-220B	雙向/3Q	15-25mA	≥700V
  BTB06	TO-220B	雙向/3Q	15-25mA	≥700V
  BTB08	TO-220B	雙向/3Q	15-25mA	≥700V
  BTA08	TO-220A	雙向/3Q	15-25mA	≥700V
  T810	TO-252	雙向/3Q	15-25mA	≥650V
  BTA10	TO-220A	雙向/3Q	15-25mA	≥700V
  BTA16	TO-220A	雙向/3Q	15-25mA	≥700V
  BTA12	TO-220A	雙向/3Q	15-25mA	≥700V
  BTA20	TO-220A	雙向/3Q	15-25mA	≥800V







  6、燃?xì)恻c(diǎn)火器：控制高壓放電點火




  功能框圖：









  燃?xì)恻c(diǎn)火器常用型號及參數：

  型號	封裝外形	類別	觸發電流	VDRM/VRRM
  MCR100-6	TO-92	單向	10-30-40uA	≥430V
  MCR16	SOT-23	單向	10-30-40uA	≥430V
  MCR100-8	TO-92	單向	30-60-80uA	≥600V
  X00607	TO-92	單向	30-60-80uA	≥600V
