BTA16可控硅參數 國產可控硅 BTA16

• 來源：宇芯電子 更新時間：2020-08-22 11:00:03點擊：6次

•


  BTA16可控硅參數 國產可控硅 BTA16

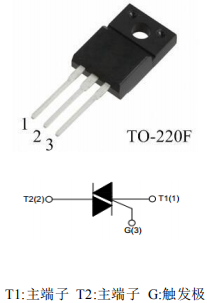

  國產可控硅 BTA16的引腳圖：









  國產可控硅 BTA16的特點：

  • NPNPN 五層結構的硅雙向器件

  • P 型對通擴散隔離

  • 臺面玻璃鈍化工藝

  • 背面多層金屬電極

  • 工作結溫高，換向能力強

  • 高電壓變化率 dV/dt

  • 大電流變化率 dI/dt

  • 符合 RoHS 規范

  • 封裝形式：TO-220A、TO-220F








  國產可控硅 BTA16的應用領域：

          加熱控制器、調速控制器、洗衣機、攪拌機、果汁機、電動工具、吸塵器等家用電器...







  國產可控硅 BTA16的極限值(T_CASE=25℃)：

  • 斷態重復峰值電壓 V_DRM/V_RRM -------------------------------------- 600/800V

  • 通態均方根電流 I_T(RMS) ----------------------------------------------- 16A

  • 通態不重復浪涌電流 I_TSM -------------------------------------------- 160A

  • 通態電流臨界上升率 dI_T/dt ------------------------------------------- 50A/μs

  • 門極峰值電流 I_GM ----------------------------------------------------- 4A

  • 門極平均功率 P_G(AV) -------------------------------------------------- 1W

  • 存儲溫度 T_STG ---------------------------------------------------------  -40~+150℃

  • 工作結溫 T_j ------------------------------------------------------------  -40~+125℃








  國產可控硅 BTA16的電特性：

  1、三象限參數：

  符號	參數	數值			單位
  		SW	CW	BW
  IGT	門極觸發電流	≤10	≤35	≤50	mA
  VGT	門極觸發電壓	≤1.3			V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤15	≤30	≤50	mA
  IL	擎住電流 I-III	≤25	≤50	≤70
  	擎住電流 II	≤30	≤60	≤80
  dVD/dt	斷態電壓臨界上升率	≥40	≥500	≥1000	V/μs
  VTM	通態壓降	≤1.55			V
  IDRM/IRRM	斷態重復峰值電流 VD=VDRM/VRRM,Tj=25℃	≤5			μA
  	斷態重復峰值電流 VD=VDRM/VRRM,Tj=125℃	≤1			mA







  2、四象限參數：

  符號	參數	數值		單位
  		C	B
  IGT	門極觸發電流 I-II-III	≤25	≤50	mA
  	門極觸發電流 IV	≤50	≤100
  VGT	門極觸發電壓	≤1.3		V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤25	≤50	mA
  IL	擎住電流 I-III-IV	≤40	≤60
  	擎住電流 II	≤80	≤120
  dVD/dt	斷態電壓臨界上升率	≤200	≥400	V/μs
  VTM	通態壓降	≤1.55		V
  IDRM/IRRM	斷態重復峰值電流 VD=VDRM/VRRM,Tj=25℃	≤5		μA
  	斷態重復峰值電流 VD=VDRM/VRRM,Tj=125℃	≤1		mA







  ---
