  三端穩壓78M05 三端正向穩壓器 78M05 穩壓IC







  三端穩壓 78M05的概述：

         78M05是一款三端固定正向電壓穩定器，可固定輸出一定的電壓的特點使它的應用范圍很廣。78M05擁有5V的固定輸出電壓值。







  三端穩壓 78M05的引腳圖：









  三端穩壓 78M05的特點：

  • 過剩輸出電流可達 0.5A

  • 固定輸出電壓值：5V

  • 熱保護

  • 短路保護

  • 封裝形式：TO-220、TO-252(D-PAK)








  三端穩壓 78M05的應用領域：

  • 使用設備的穩壓電源

  • 通信設備的穩壓電源

  • 家電玩具的穩壓電源

  • 移動電話用的穩壓電源

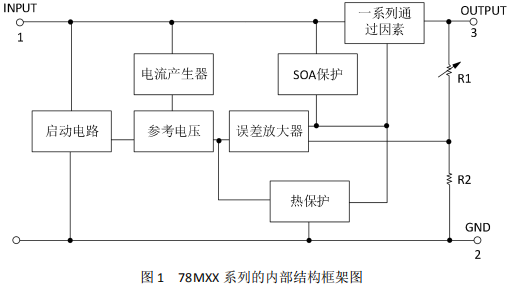

  三端穩壓 78M05的內部結構框圖：









  三端穩壓 78M05的極限參數：


  (除非有特殊要求，T_A=25℃)

  • 輸入電壓 V_IN：35V

  • 工作溫度 T_opr：-40~+85℃

  • 貯存溫度 T_stg：-55~+150℃

  • 結溫 T_j：150℃

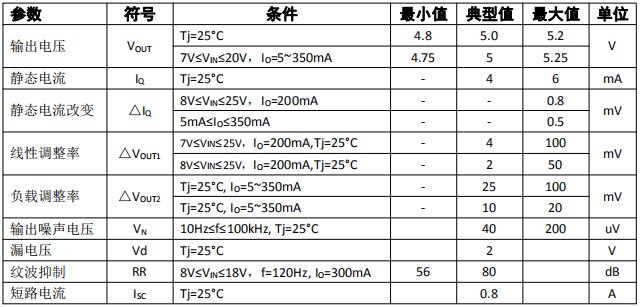

  三端穩壓 78M05的電特性：

  除非有特殊要求，V_IN=10V,I_O=350mA,-30℃＜Tj＜85℃,C1=0.33uF,Co=0.1uF









  三端穩壓 78M05的應用電路圖：






  注意：


  1. “VXX”定義輸出電壓，將數值代替XX即可

  2. 此處不需輸出電容來達到穩壓效果，它用來提高瞬態響應

  3. 如果穩壓器被放置離電源濾波器較遠處，則需要加CI

  4.













  ---
