場效應管3407 GM3407 SOT-23 貼片MOS管

• 來源：宇芯電子 更新時間：2020-09-07 11:27:09點擊：6次

•


  場效應管3407 GM3407 SOT-23 貼片MOS管

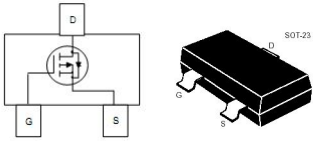

  貼片MOS管 GM3407的引腳圖：









  貼片MOS管 GM3407的極限值：

  • 漏極-漏極電壓 B_VDSS：-30V

  • 柵極-源極電壓 V_GS：±20V

  • 漏極電流-連續 I_D：-4.1A

  • 漏極電流-脈沖 I_DM：-16A

  • 總耗散功率 P_D：1400mW

  • 結溫 T_J：150℃

  • 存儲溫度 T_stg：-55~+150℃








  貼片MOS管 GM3407的電特性：

  (如無特殊說明，溫度為25℃)

  參數	符號	最小值	典型值	最大值	單位
  漏極-源極擊穿電壓 (ID=-250uA,VGS=0V)	BVDSS	-30			V
  柵極開啟電壓 (ID=-250uA，VGS=VDS)	VGS(th)	-1		-2.5
  內附二極管正向壓降 (IS=-1A，VGS=0V)	VSD			-1
  零柵壓漏極電流 VGS=0V,VDS=-24V	IDSS			-1	uA
  零柵壓漏極電流 VGS=0V,VDS=-24V,TA=55℃				-5
  柵極漏電流 VGS=±20V，VDS=0V	IGSS			±100	nA
  靜態漏源導通電阻 ID=-4.1A,VGS=-10V	RDS(ON)		55	65	mΩ
  靜態漏源導通電阻 ID=-2A,VGS=-4.5V			75	95
  輸入電容 (VGS=0V,VDS=-15V,f=1MHz)	CISS		260		pF
  輸出電容 (VGS=0V,VDS=-15V,f=1MHz)	COSS		37
  開啟時間 VDS=-15V,VGS=-10V,RGEN=6Ω	t(on)		6		ns
  開啟時間 VDS=-15V,VGS=-10V,RGEN=6Ω	t(off)		20







  ---
