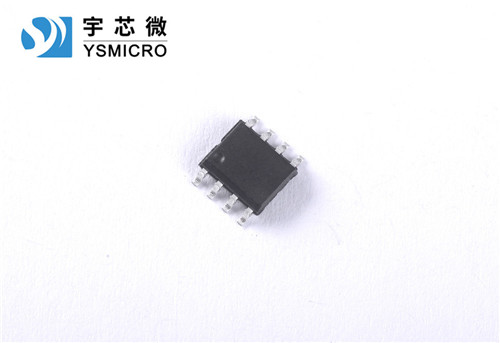

達林頓芯片半導體應用領域有哪些?半導體指常溫下導電性能介于導體與絕緣體之間的材料。半導體在集成電路、消費電子、通信系統、光伏發電、照明、大功率電源轉換等領域都有應用,如二極管就是采用半導體制作的器件。達林頓芯片半導體在集成電路、消費電子、通信系統、光伏發電、照明應用、大功率電源轉換等領域應用。

1、光伏應用
半導體材料光生伏特效應是太陽能電池運行的基本原理。現階段半導體材料的光伏應用已經成為一大熱門 ,是目前世界上增長快、發展好的清潔能源市場。太陽能電池的主要制作材料是半導體材料,判斷太陽能電池的優劣主要的標準是光電轉化率 ,光電轉化率越高 ,說明太陽能電池的工作效率越高。根據應用的半導體材料的不同 ,太陽能電池分為晶體硅太陽能電池、薄膜電池以及III-V族化合物電池。
2、照明應用
LED是建立在半導體晶體管上的半導體發光二極管 ,采用LED技術半導體光源體積小,可以實現平面封裝,工作時發熱量低、節能高效,產品壽命長、反應速度快,而且綠色環保無污染,還能開發成輕薄短小的產品 ,一經問世 ,就迅速普及,成為新一代的優質照明光源,目前已經廣泛的運用在我們的生活中。如交通指示燈、電子產品的背光源、城市夜景美化光源、室內照明等各個領域 ,都有應用。
2、大功率電源轉換
交流電和直流電的相互轉換對于電器的使用十分重要 ,是對電器的必要保護。這就要用到等電源轉換裝置。碳化硅擊穿電壓強度高 ,禁帶寬度寬,熱導性高,因此SiC半導體器件十分適合應用在功率密度和開關頻率高的場合,電源裝換裝置就是其中之一。
碳化硅元件在高溫、高壓、高頻的又一表現使得現在被廣泛使用到深井鉆探,發電裝置中的逆變器,電氣混動汽車的能量轉化器,輕軌列車牽引動力轉換等領域。由于SiC本身的優勢以及現階段行業對于輕量化、高轉換效率的半導體材料需要,SiC將會取代Si,成為應用廣泛的半導體材料。
