  N溝道MOS管 GM1530 SOT-23 150V場效應管







  N溝道MOS管 GM1530的特點：


  • 低導通電阻和最大直流電流能力

  • 超高元胞密度設計

  • R_DS(ON)TYP300mΩ@VGS=10V








  N溝道MOS管 GM1530的應用領域：

  • 筆記本電源管理

  • LED 驅動

  • 負載開關應用








  N溝道MOS管 GM1530的引腳圖：









  N溝道MOS管 GM1530的極限值：

  參數	符號	數值	單位
  漏極-源極電壓	BVDSS	150	V
  柵極-源極電壓	VGS	±20
  漏極電流-連續 TC=25℃	ID	1.5	A
  漏極電流-脈沖	IDM	5
  總耗散功率 TC=25℃	PTOT	1.25	W
  熱阻	RθJA	65	℃/W
  結溫/存儲溫度	TJ,Tstg	-55~150	℃







  N溝道MOS管 GM1530的電特性：

  (如無特說說明，T_A=25℃)

  參數	符號	最小值	典型值	最大值	單位
  漏極-源極擊穿電壓	BVDSS	150			V
  柵極開啟電壓	VGS(th)	1.5	2	2.5
  零柵壓漏極電流	IDSS			1	uA
  柵極漏電流	IGSS			±100	nA
  靜態漏源導通電阻 ID=1.5A,VGS=10V	RDS(ON)		300	330	mΩ
  漏極-源極電流	ISD			1.5	A
  內附二極管正向壓降	VSD			1.2	V
  輸入電容	CISS		235		pF
  共源輸出電容	COSS		36
  柵源電荷密度	Qgs		1.4		nC
  柵漏電荷密度	Qgd		2.1
  開啟延遲時間	td(on)		8		ns
  開啟上升時間	tr		10
  關斷延遲時間	td(off)		20
  開啟下降時間	tf		15

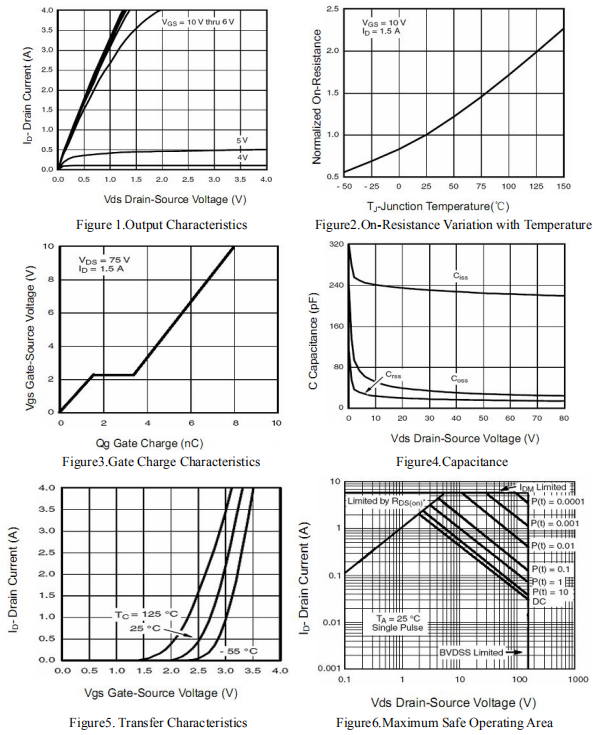

  N溝道MOS管 GM1530的典型特性曲線：









  ---
