BT169 SOT-23-3L 貼片可控硅 BT169可控硅引腳圖

• 來源：宇芯電子 更新時間：2020-10-10 10:07:54點擊：6次

•


  BT169 SOT-23-3L 貼片可控硅 BT169可控硅引腳圖







  貼片可控硅 BT169的特點：

  • PNPN 四層結構的硅單向器件

  • 門極靈敏觸發

  • P 型對通擴散隔離

  • 臺面玻璃鈍化工藝

  • 背面多層金屬電極

  • 符合 RoHS 規范

  • 封裝形式：SOT-23-3L、SOT-89-3L、SOT-89-3L(反腳)、TO-92








  貼片可控硅 BT169的引腳圖：











  貼片可控硅 BT169的應用領域：

          BT169可控硅應用于：脈沖點火器、負離子發生器、邏輯電路驅動、彩燈控制器、漏電保護器、吸塵器軟啟動等







  貼片可控硅 BT169的極限值：


  (T_CASE=25℃)

  • 斷態重復峰值電壓 V_DRM/V_RRM -------------------------------------  600/800V

  • 通態平均電流 I_T(AV) --------------------------------------------------  0.5A

  • 通態均方根電流 I_T(RMS) ----------------------------------------------  0.8A

  • 通態不重復浪涌電流 I_TSM -------------------------------------------  8A

  • 通態電流臨界上升率 dI_T/dt ------------------------------------------  50A/μs

  • 門極峰值電流 I_GM ----------------------------------------------------  1A

  • 門極峰值功率 P_GM ---------------------------------------------------  2W

  • 門極平均功率 P_G(AV) -------------------------------------------------  0.1W

  • 存儲溫度 T_STG --------------------------------------------------------  -40~+150℃

  • 工作結溫 T_j ------------------------------------------------------------  -40~+110℃








  貼片可控硅 BT169的電特性：


  符號	參數	數值	單位
  IGT	門極觸發電流	10~200	μA
  VGT	門極觸發電壓	0.8	V
  VGD	門極不觸發電壓	0.2
  IH	維持電流	3	mA
  IL	擎住電流	4
  dVD/dt	斷態電壓臨界上升率	10	V/μs
  VTM	通態壓降	1.5	V

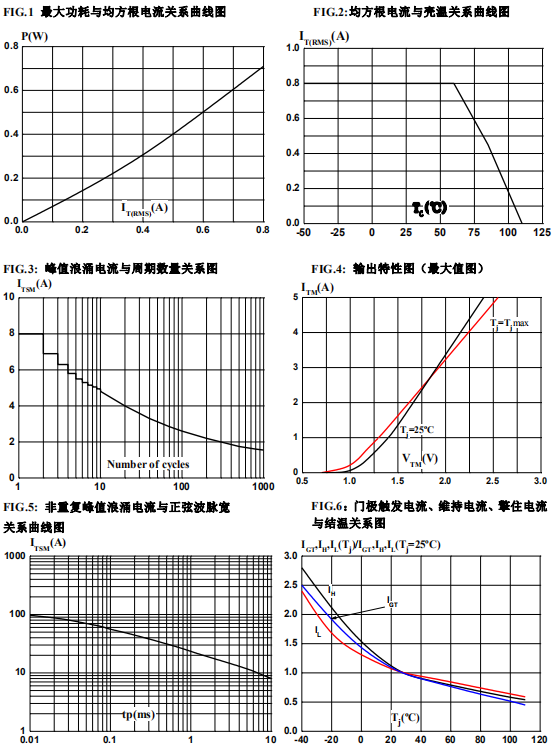

  貼片可控硅 BT169的參數特性曲線：









  ---
