  功放IC 8002B的概述：

          8002B 是一款 AB 類，單聲道帶關斷模式，橋式音頻功率放大器。在輸入 1KHz,5V 工作電式音頻功率放大器。在輸入 1KHz,5V 工作電THD<10%)，2W,(4Ω負載，THD<1%); 音頻范圍內總諧波失真噪音小于 1%（20Hz·20KHz）8002B 應用電路簡單，只需要極少數外圍器件，就能提供高品質的輸出功率。8002B 輸出不需要外接耦合電容或上舉電容、緩沖網絡、反饋電阻。

          8002B 采樣 SOP 封裝，特別適用于低功耗、小體積的便攜式系統。8002B 可以通過控制進入休眠模式，從而減少功耗：8002B 內部有過熱自動關斷保護機制。8002B 工作穩定,并且單位增益穩定。通過配置外圍電阻可以調整放大器的電壓增益，方便應用。是一款深受市場歡迎，用戶認可度高的典型芯片。







  功放IC 8002B的芯片功能主要特性：

  • 輸出功率高（4Ω,1KHz 頻率），THD+N<10%,(3w);THD+N<1%,(2W) .

  • 掉電模式漏電流小：25μA（典型）

  • 采樣 SOP8 封裝

  • 外部增益可調

  • 寬工作電壓范圍 2 V-6.5V

  • 不需驅動輸出耦合電容、自舉電容和緩沖網絡

  • 單位增益穩定

  • 5V輸入，關斷電壓 ，開啟電壓1.2V







  功放IC 8002B的應用領域：

  • 個人電腦

  • 便攜式消費類電子產品

  • 無源揚聲器

  • 玩具及游戲機

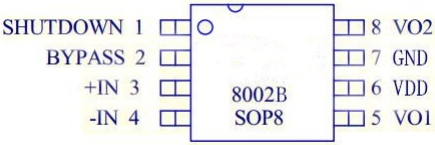

  功放IC 8002B的芯片封裝引腳分布：









  功放IC 8002B的典型應用：












  ---
