EM5203AN 杰力3A過流IC EM5203N MSOP-8

• 來源：宇芯電子 更新時間：2020-10-21 10:02:29點擊：6次

•


  EM5203AN 杰力3A過流IC EM5203N MSOP-8

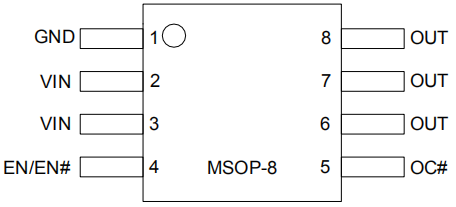

  杰力3A過流IC EM5203N的引腳圖：










  杰力3A過流IC EM5203N的應用領域：

  • USB

  • MB & 筆記本








  杰力3A過流IC EM5203N的功能框圖：









  杰力3A過流IC EM5203N的極限值：


  參數	數值	符號
  VIN	-0.3~+6	V
  其他管腳	-0.3~(VIN+0.3)	V
  功耗(PD)	0.66	W
  熱阻(θJA)	150	℃/W
  結溫	150	℃
  焊接溫度(焊接時間10S)	260
  存儲溫度	-65~150

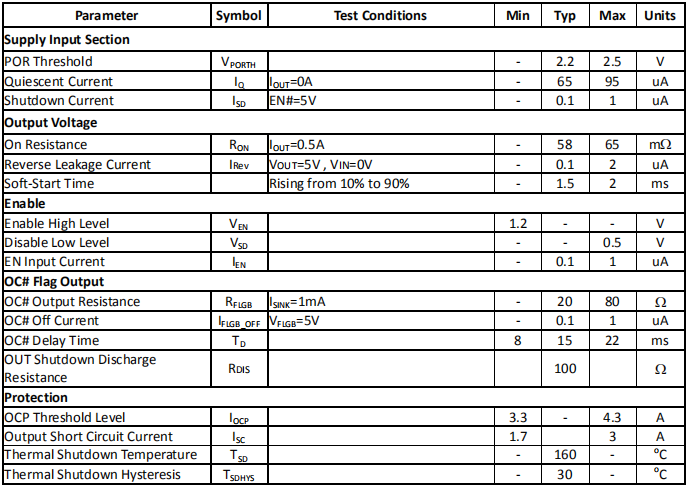

  杰力3A過流IC EM5203N的電特性：

  除非另有規定，V_IN=5V,T_A=25℃

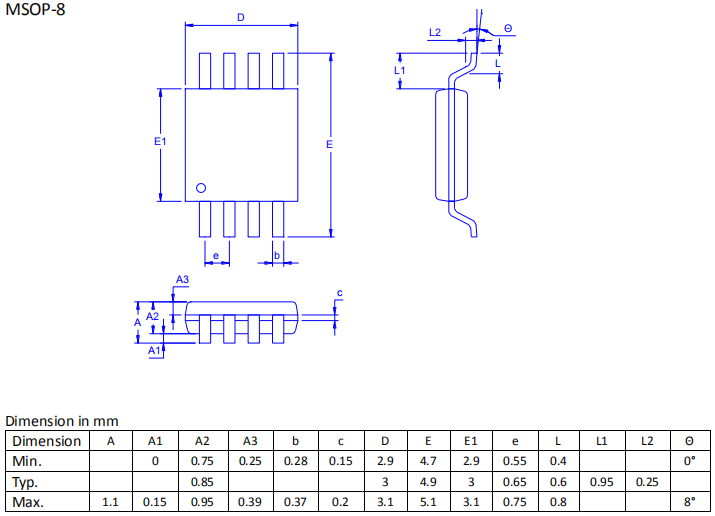

  杰力3A過流IC EM5203N的封裝外形尺寸：









  ---
