  存儲IC 24C32 存儲芯片引腳功能 24C32 32K存儲器







  存儲IC 24C32的概述：


          24C32是一個是一個電可擦除PROM，采用4096 X 8(32K bits)的組織結構以及兩線串行接口。電壓可允許低至1.8V，待機電流和工作電流分別為1μA和1mA。24C32具有頁寫能力，每頁為32字節。24C32具有8-pin DIP和8-pin SOP 兩種封裝形式。







  存儲IC 24C32的特點：

  • 寬范圍的工作電壓：1.8~5.5V

  • 低電壓技術


          1mA典型工作電流

          1μA典型待機電流

  • 存儲器組織結構：4096 X 8(32K bits)

  • 2線串行接口，完全兼容I2C總線

  • I2C時鐘頻率為1MHz(5V),400kHz(1.8V、2.5V、2.7V)

  • 施密特觸發輸入噪聲抑制

  • 硬件數據寫保護

  • 內部寫周期(最大5ms)

  • 可按字節寫

  • 頁寫：32字節頁

  • 可按字節，隨機和序列讀

  • 自動遞減地址

  • ESD保護大于2.5kV

  • 高可靠性


          擦寫壽命：100萬次

          數據保持時間：100年

  • 封裝形式：DIP-8、SOP-8

  • 無鉛工藝，符合 RoHS 標準








  存儲IC 24C32的引腳圖：









  存儲IC 24C32的引腳功能說明：

  引腳號	引腳名稱	功能說明
  1	A0	地址輸入。A2、A1和A0是器件地址輸入引腳。 24C32使用A2、A1和A0輸入引腳作為硬件地址，總線上可同時級聯8個24C32器件(詳見器件尋址)。
  2	A1
  3	A2
  5	SDA	串行地址和數據輸入/輸出。SDA是雙向串行數據傳輸引腳，漏極開路，需外接上拉電阻到Vcc(典型值10kΩ。)
  6	SCL	串行時鐘輸入。SCL同步數據傳輸，上升沿?cái)?shù)據寫入，下降沿?cái)?shù)據讀出。
  7	WP	寫保護。WP引腳提供硬件數據保護。當WP接地時，允許數據正常讀寫操作；當WP接Vcc時，寫保護，只讀。
  4	GND	地
  8	VCC	正電源







  存儲IC 24C32的器件尋址：

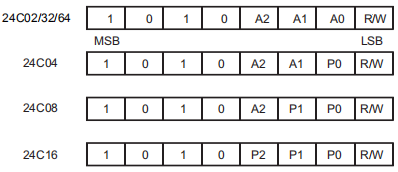

          起始條件使能芯片讀寫操作后，EEPROM 都要求有8位的器件地址信息(見下圖)。


          器件地址信息由“1”、“0”序列組成，前4位如圖中所示，對于所有串行 EEPROM 都是一樣的。

          對于24C02/32/64，隨后3位A2、A1和A0為器件地址位，必須與硬件輸入引腳保持一致。

          對于24C04，隨后2位A2和A1為器件地址位，另1位為地址位。A2和A1必須與硬件輸入引腳保持一致，而A0是空腳。

          對于24C08，隨后1位A2為器件地址位，另2位為頁地址位。A2必須與硬件輸入引腳保持一致，而A1和A0是空腳。

          對于24C16，無器件地址位，3位都為頁地址位，而A2、A1和A0是空腳。

          器件地址信息的 LSB 為讀/寫操作選擇位，高為讀操作，低為寫操作。

          若比較器件地址一致，EEPROM 將輸出應答“0”，如果不一致，則返回到待機狀態。









  存儲IC 24C32的應用領域：

  • 智能儀器儀表

  • 工業控制

  • 家用電器

  • 計算機、筆記本電腦

  • 汽車電子

  • 通信設備

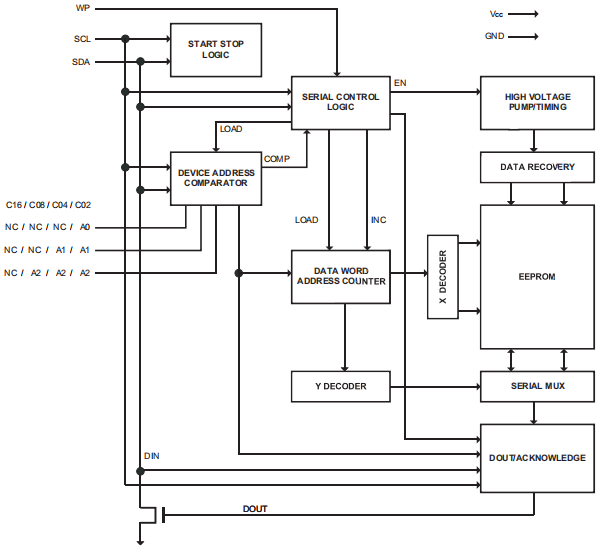

  存儲IC 24C32的框圖：









  存儲IC 24C32的存儲結構：


  器件	總?cè)萘?位)	總頁數	字節/頁	字地址長度
  24C02	2K	32	8	8位
  24C04	4K	32	16	9位
  24C08	8K	64	16	10位
  24C16	16K	128	16	11位
  24C32	32K	128	32	12位
  24C64	64K	256	32	13位

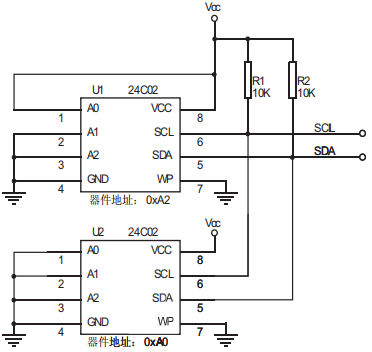

  存儲IC 24C32的典型應用圖：









  ---
