可控硅可選擇的型號有哪些及主要參數？

• 來源：宇芯電子 更新時間：2020-10-24 14:24:53點擊：6次

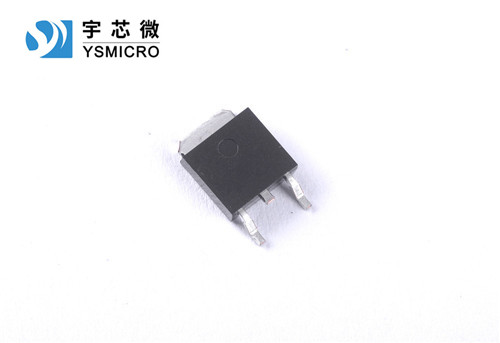

•         1、可控硅一般做成螺栓形和平板形，有三個電極，用硅半導體材料制成的管芯由


  PNPN四層組成



          2、可控硅由關斷轉為導通必須同時具備兩個條件:




          (1)受正向陽極電壓;




          (2)受正向門極電壓。




          3、可控硅導通后，當陽極電流小干維持電流In時.可控硅關斷。




          4、可控硅的特性主要是:




          (1)陽極伏安特性曲線；




          (2)門極伏安特性區。




          5、應在額定參數范圍內使用可控硅。選擇可控硅主要參數:




          (1)額定通態電流（IT）即最大穩定工作電流，俗稱電流。常用可控硅的IT一般為一安到幾十安。




          (2)反向重復峰值電壓（VRRM）或斷態重復峰值電壓（VDRM），俗稱耐壓。常用可控硅的VRRM/VDRM一般為幾百伏到一千伏。




          (3)控制極觸發電流（IGT），俗稱觸發電流。常用可控硅的IGT一般為幾微安到幾十毫安。




          (4)在規定環境溫度和散熱條件下，允許通過陰極和陽極的電流平均值。




  ---
